O T8 é ideal para aplicações onde é necessária uma medição básica de torque. Pode ser fornecido para montagem suspensa ou com pés de apoio. Possui princípio de medição sem contato e apenas 0,25% de erro resultante total com alta resolução analógica.
Características Principais
• Fundos de escala de 0,2 a 200 Nm (1.77 to 1.77K lb.pol)
• Erro combinado: ±0,25%
• Sinal de saída: ±5 VDC padrão e ±10 VDC opcional
• Efeito da temperatura no sinal de saída: ±0,01%/°C
• Eixo em aço inoxidável
• Tensão de alimentação de 12 a 28 VDC, 90mA
• Transmissão de dados sem contato
• Limite de sobrecarga mecânica: 180% do fundo de escala
• Cabo integrado de 0,9m, comprimentos maiores disponíveis como opcionção
• Eixos com chavetas opcionais
• Limite de sobrecarga mecânica: 180% RO
O T4 é uma excelente opção para medição de torque em geral. Possui custo inferior às Séries T2 e T4, princípio de operação sem contato, sinais de saída de ± 5 VDC ou ± 10 VDC, erro combinado de 0,2%, eletrônica digital com resolução de 12 bit, resistor de shunt interno montado diretamente na ponte de strain gages para calibração. Opcionalmente pode ser fornecido com um encoder para medição de rotação e posicionamento angular.
Características Principais
• Fundos de escala: 0,1 Nm a 1 kNm (0.85 a 8.85K lbf.pol)
• Erro combinado: ±0,2%
• Sinal de saída padrão: ±5 VDC, opcional: ±10V
• Eletrônica digital
• Eixo em aço inoxidável
• Alimentação: 12 a 28 VDC / 60 mA
• Transmissão de dados sem contato
• Taxa de aquisição dados: 10 KHz
• Resolução: 12-bit
• Limite de sobrecarga mecânica: 200% do fundo de escala
• Efeito da temperatura no sinal de saída: ±0,015%/°C
• Medição de rotação e ângulo opcional 360 pulsos/volta até 1kNm
• Medição de rotação 60 pulsos/volta de 2kNm em diante
• Outros opcionais: interface RS485 e eixos com chavetas

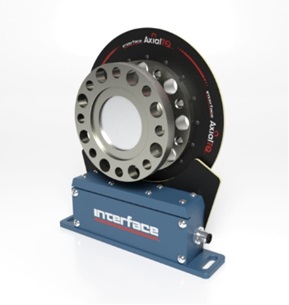

Os módulos de rotor, estator, módulo de saída/controle e cabo de ligação ao PC fazem parte do fornecimento assim como um software de registro gráfico e de valores numéricos para PC.
• Projeto livre de rolamentos e operação sem contato entre transmissor e estator/receptor
• Classe de precisão: ±0,05%
• 5.000 medidas processadas por segundo
• Limite de sobrecarga de 200% o fundo de escala
• Estator fácil de alinhar
• Distância axial entre o Rotor e o Estator: 3mm ± 2mm
• Distância radial entre o Rotor e o Estator: 12 mm
• Índice de proteção: IP65
• Temperatura de operação com compensação de erro: +10 a +70 ˚C
• Temperatura de operação: -20 a +70 ˚C
• Tipos de sinal de saída digitais: frequência e interface USB para configuração e aquisição de dados via PC
• Tensão de alimentação: 24 VDC ± 6VDC
• Sinais de saída analógicos:
10 kHz ± 5kHz: ± 10 VDC
60 kHz ± 30kHz: ± 5 VDC
60 kHz ± 20kHz: 12 mA ± 8 mA
• Frequência e USB
• Projeto compacto, alta rigidez com baixo momento de inércia
• Transmissão de dados digitais altamente confiável entre rotor e estator a 2,4 GHz
• Opcionais:
• Rotor balanceado com grau de qualidade G2.5
• Sensor de rotação com 240 PPR
• Cálculo de potência (requer a opção de medição de rotação)
• Fundos de escala: 8 disponíveis de 100 Nm a 10 kNm
• Tamanhos DIN de rotor: 5 medidas disponíveis
