Acelerômetros Industriais de Uso Geral

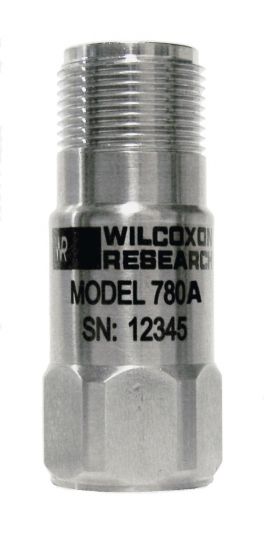

Acelerômetro 780A

Conector de topo, uso geral, conector 2-pinos MIL-C-5015, invólucro isolado, sensibilidade 100 mV/g, tolerância de sensibilidade: ± 5%.

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Resposta em frequência:

±5%: 1 - 7,000 Hz

±10%: 0,7 - 9,000 Hz

±3dB: 0.4 - 14,000 Hz

Linearidade de amplitude: 1%

Peso: 62 gramas

Versões com certificação para áreas classificadas:

780A-IS

CSA - Class I, Div 1 Groups A, B, C, D; Class II, Div 1 Groups E, F, G; Class III, Div 1.
EU - Class I, Zone 0, Ex ia IIC T4; Class I, Zone 0, Aex ia IIC T4; Ex ia IIC T4
IECEx - Class I, Zone 0, Ex ia IIC T4; Class I, Zone 0, Aex ia IIC T4; Ex ia IIC T4

780A-D2

CSA - Class I Division 2, Groups A, B, C, D, E, F, G
Kema - Class I Zone 2 AEx na IIC T4

Download PDF do Produto: Acelerômetro 780A

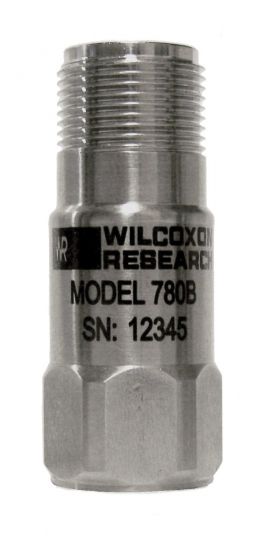

Acelerômetro 780B

Acelerômetro Industrial Wilcoxon 780B

Conector de topo, uso geral, conector 2-pinos MIL-C-5015, invólucro isolado, 100 mV/g, tolerância de sensibilidade: ± 10%.

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Resposta em frequência:

±5%: 3 - 5,000 Hz

±10%: 1 - 9,000 Hz

±3dB: 0.5 - 14,000 Hz

Linearidade de amplitude: 1%

Peso: 62 gramas

Download PDF do Produto: Acelerômetro 780B

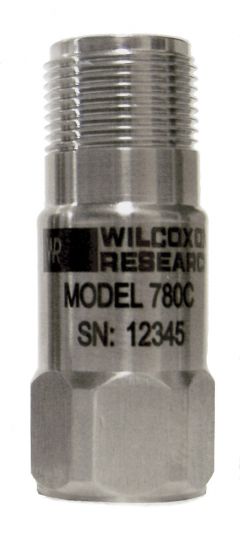

Acelerômetro 780C

Conector de topo, uso geral, conector 2-pinos MIL-C-5015, invólucro isolado, 100 mV/g, tolerância de sensibilidade: ± 15%.

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Resposta em frequência:

±5%: 3 – 5.000 Hz

±10%: 1 – 9.000 Hz

±3dB: 0.5 – 14.000 Hz

Linearidade de amplitude: 1%

Peso: 62 gramas

Download PDF do Produto: Acelerômetro 780C

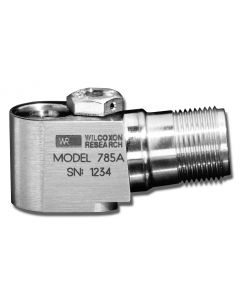

Acelerômetro 785A

Conector lateral 2 pinos MIL-C-5015, invólucro isolado, sensibilidade 100 mV/g, tolerância de sensibilidade ±10%.

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±10%: 2 – 8.000 Hz

±3dB: 1 – 12.000 Hz

Linearidade de amplitude: 1%

Peso: 85 gramas

Download PDF do Produto: Acelerômetro 785A

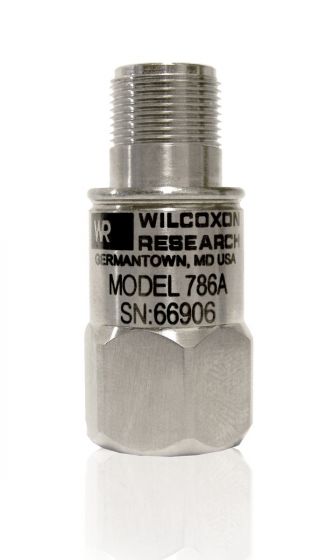

Acelerômetro 786A

Conector de topo, uso geral, conector 2-pinos MIL-C-5015, invólucro isolado, 100 mV/g, tolerância de sensibilidade: ±5%.

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Resposta em frequência

± 5%: 3 – 5.000 Hz

±10%: 1 – 9.000 Hz

± 3dB: 0,5 – 14.000 Hz

Peso: 90 gramas

Versões com certificação para áreas classificadas:

786A-IS:
CSA - Classe I, Div 1 Grupos A, B, C, D; Classe II, Div 1 Grupos E, F, G; Classe III, Div 1
EU - Classe I, Zona 0, Ex ia IIC T4; Classe I, Zona 0, Aex ia IIC T4; Ex ia IIC T4
IECEx - Classe I, Zona 0, Ex ia IIC T4; Classe I, Zona 0, Aex ia IIC T4; Ex ia IIC T4

786A-D2:
CSA - Classe I Divisão 2, Grupos A, B, C, D, E, F, G
Kema - Classe I Zona 2 AEx na IIC T4

Download PDF do Produto: Acelerômetro 786A

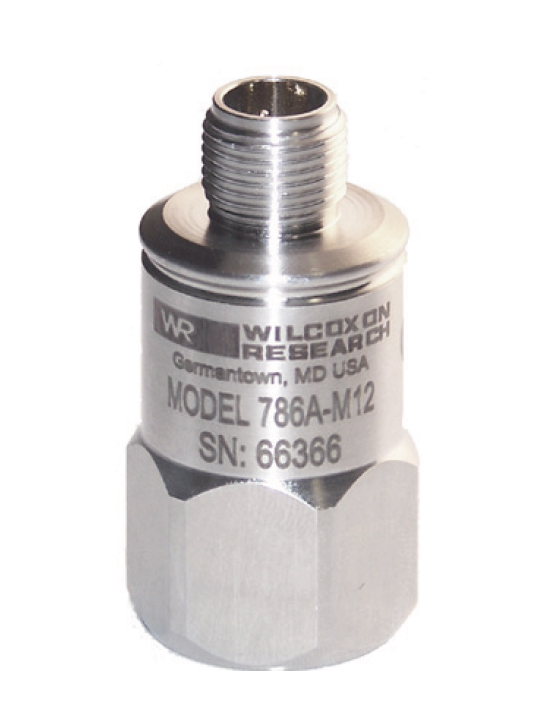

Acelerômetro 786A-M12

Conector de topo, uso geral, conector 4-pinos M-12, invólucro isolado,

100 mV/g, tolerância de sensibilidade: ±5%.

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Resposta em frequência

± 5%: 3 – 5.000 Hz

±10%: 1 – 9.000 Hz

± 3dB: 0,5 – 14.000 Hz

Peso: 90 gramas

Parafuso de montagem ¼-28 para M8

Versão com certificação para áreas classificadas:

786A-M12-IS: Classe I Divisão 1/Zona 0/1, locais onde há concentração de gases, vapores ou líquidos inflamáveis presentes de forma contínua.

Áreas de Classe I são definidas em grupos com presença dos seguintes materiais inflamáveis:

• Group A – Acetileno

• Group B – Hidrogênio

• Group C – Etileno

• Group D – Propano

CSA: Classe I, Div 1 Groups A, B, C, D Classe I, Div 1 Grupos E, F, G Class III, Div 1 Classe I, Zona 0 AEx/Ex ia IIC T4

IEC Ex: Ex ia IIC T4 Ga

Download PDF do Produto: Acelerômetro 786A-M12

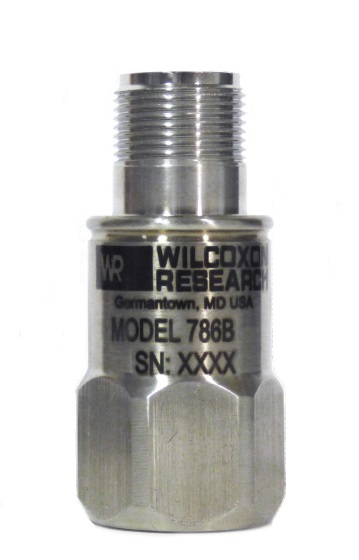

Acelerômetro 786B-10

Conector de topo 2-pinos MIL-C-5015, sensibilidade nominal 100 mV/g, tolerância de sensibilidade ±5%, invólucro isolado.

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±5%: 3 – 5.000Hz

±10%: 1 – 9.000 Hz

±3dB: 0,5 – 14.000 Hz

Parafuso de montagem ¼-28

Peso: 90 gramas

Download PDF do Produto: Acelerômetro 786B-10

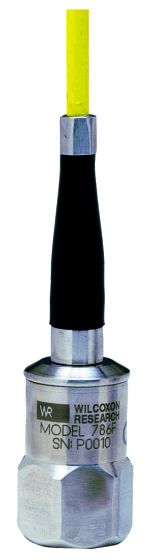

Acelerômetro 786F

O acelerômetro modelo 786F possui cabo integrado de 4,9 m, sensibilidade nominal 100 mV/g, tolerância de sensibilidade ±5%,

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±5%: 3 – 5.000Hz

±10%: 1 – 9.000 Hz

±3dB: 0,5 – 14.000 Hz

Parafuso de montagem ¼-28

Peso: 90 gramas

Download PDF do Produto: Acelerômetro 786F

Acelerômetro 787B

Conector lateral 2-pinos MIL-C-5015, sensibilidade nominal 100 mV/g, tolerância de sensibilidade ±10%,

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±10%: 1,0 – 5.000 Hz

±3dB: 0,5 – 10.000 Hz

Parafuso de montagem ¼-28

Peso: 145 gramas

Download PDF do Produto: Acelerômetro 787B

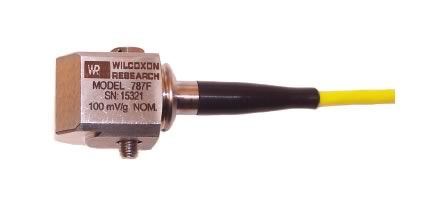

Acelerômetro 787F

O acelerômetro modelo 787F possui cabo integrado de 4,9 m com conexão pela lateral

Sensibilidade (±5%): 100 mV/g

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±10%: 1 – 5.000 Hz

±3dB: 0,7 – 10.000 Hz

Parafuso de montagem ¼-28

Peso: 145 gramas

Download PDF do Produto: Acelerômetro 787F

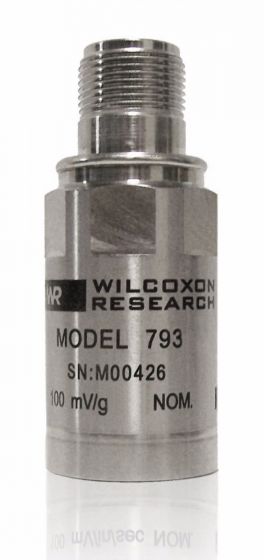

Acelerômetro 793

Acelerômetro Wilcoxon de alto desempenho 793

Conector de topo, conector 2-pinos MIL-C-5015, invólucro isolado, hermeticamente selada.

Sensibilidade (±5%): 100 mV/g

Fundo de escala: 80g

Resposta em frequência:

± 5%: 3 – 5.000 Hz

± 10%: 2 – 7.000 Hz

± 3 dB: 0.5 – 15.000 Hz

Sensibilidade transversal: 5% da axial

Limite de Vibração: 500 g pico

Limite de choque mecânico: 5,000 g

Invólucro: aço inox 316L

Faixa de temperatura de operação: –50 a 120°C

Fornecido com carta de calibração de um ponto

Versão de alta sensibilidade: 793V – 500 mV/g

Versão resistente a Radiação (energia nuclear): 793R

Versões Certificadas para área classificadas:

793-31: SIMTARS - Ex ia I/IIC T4
793-33: CSA - Class I, Div 1 Groups A, B, C, D; Class II, Div 1 Groups E, F, G; Class III, Div 1
793-35: EU - Class I, Zone 0, Ex ia IIC T4; Class I, Zone 0, Aex ia IIC T4; Ex ia IIC T4
793E: FM - CL I, II, III, T4; Div 1 Group A, B, C, D, E, F, G; Div 2 Group A, B, C, D, F, G

Download PDF do Produto: Acelerômetro 793

Acelerômetro Com Cabo Integrado com Saída Lateral modelo SM102

Possui cabo integrado de 3,0 m com saída pela lateral (comprimentos maiores disponíveis sob consulta), invólucro isolado, sensibilidade (±15%): 100 mV/g, invólucro isolado.

Pode ser pivotado para ajustar a posição de saída do cabo em relação ao ponto de fixação

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 50 g pico

Resposta em frequência (±3dB): 0,5 – 10.000 Hz

Linearidade de amplitude: 1%

Classe de proteção: IP68

Faixa de temperatura de operação: -50 a +120°C

Peso (sem cabo): 31 gramas

Download PDF do Produto: Acelerômetro Com Cabo Integrado com Saída Lateral modelo SM102

Acelerômetro Com Cabo Integrado com Saída Lateral modelo SM103

Possui cabo integrado de 3,0 m com armadura metálica e saída pela lateral (comprimentos maiores disponíveis sob consulta), invólucro isolado, sensibilidade (±15%): 100 mV/g, invólucro isolado.

Pode ser pivotado para ajustar a posição de saída do cabo em relação ao ponto de fixação

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 50 g pico

Resposta em frequência (±3dB): 0,5 – 10.000 Hz

Linearidade de amplitude: 1%

Classe de proteção: IP68

Faixa de temperatura de operação: -50 a +120°C

Peso (sem cabo): 31 gramas

Download PDF do Produto: Acelerômetro Com Cabo Integrado com Saída Lateral modelo SM103

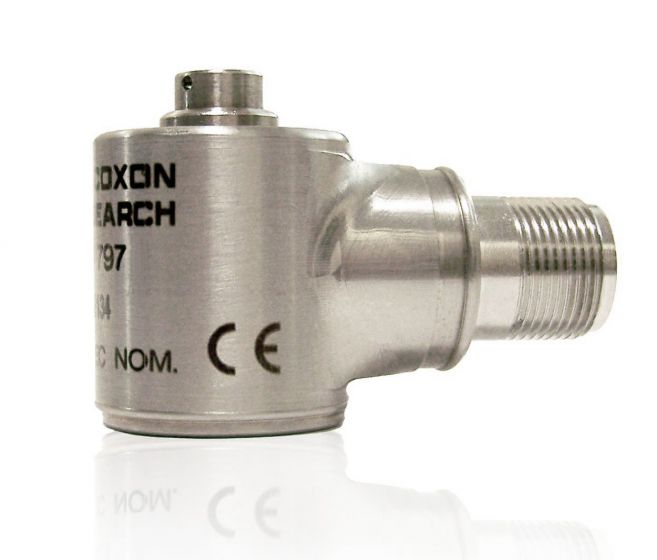

Acelerômetro de Alto Desempenho com conector lateral modelo 797

Conector lateral 2 pinos MIL-C-5015, invólucro isolado, sensibilidade (±5%): 100 mV/g, invólucro isolado.

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±5%: 3 – 5.000 Hz

±10%: 2 – 7.000 Hz

±3dB: 1 – 12.000 Hz

Linearidade de amplitude: 1%

Peso: 138 gramas

Versões Certificadas para área classificadas:

797-31: SIMTARS - Ex ia I/IIC T4
797-33: CSA - Ex ia CL I, Div 1 Groups A, B, C, D
797-35: EU - Ex ia IIC T4
797E: FM - CL I, II, III, T4; Div 1 Group A, B, C, D, E, F, G; Div 2 Group A, B, C, D, F, G

Download PDF do Produto: Acelerômetro de Alto Desempenho com conector lateral modelo 797

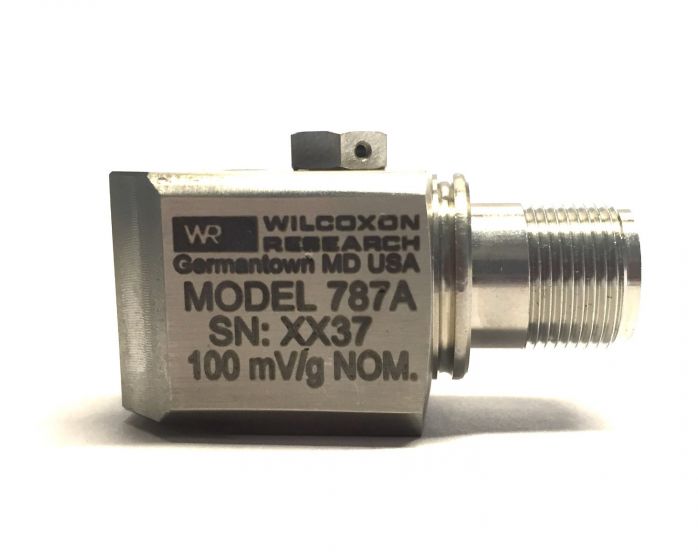

Acelerômetros 787A e, 787A-M8

Os acelerômetros modelos 787A e, 787A-M8 possuem conector lateral 2-pinos MIL-C-5015, sensibilidade nominal 100 mV/g, tolerância de sensibilidade ±5%,

Linearidade de amplitude: 1%

Sensibilidade transversal: 5% da axial

Faixa de temperatura de operação: -50 a +120°C

Fundo de escala: 80g pico

Faixa de frequência:

±10%: 1,0 – 5.000 Hz

±3dB: 0,5 – 10.000 Hz

787A: parafuso de montagem ¼-28

787A-M8: parafuso de montagem M8

Peso: 145 gramas

Versões com certificação para áreas classificadas:

787A-IS:

CSA - Class I, Div 1 Groups A, B, C, D; Class II, Div 1 Groups E, F, G; Class III, Div 1

EU - Class I, Zone 0, Ex ia IIC T4; Class I, Zone 0, Aex ia IIC T4; Ex ia IIC T4

IECEx - Class I, Zone 0, Ex ia IIC T4; Class I, Zone 0, Aex ia IIC T4; Ex ia IIC T4

787A-D2:

CSA - Class I Division 2, Groups A, B, C, D, E, F, G

Kema - Class I Zone 2 AEx na IIC T4

Resistente a corrosão

Download PDF do Produto: Acelerômetros 787A e, 787A-M8
