Coletores de Dados para Manutenção Preditiva

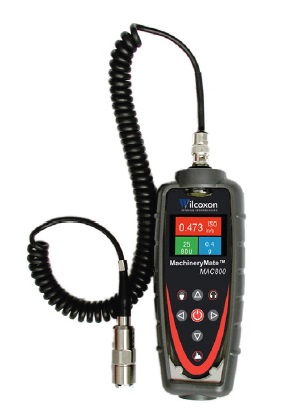

Coletor de Dados a Analisador de Vibração MAC810

A tela do coletor de dados mostra o nível global, de vibração emoldurado em cores correspondentes aos níveis de alarme de acordo com a norma ISO, o parâmetro de medição de desgaste de rolamento e mostra o resultado na análise em 3 bandas de frequência com indicador do status de alarme em barras coloridas para facilidade de identificação de problemas como desbalanceamento, desalinhamento e folgas.

Possui ainda a capacidade de fazer espectros de frequência FFT com até 800 linhas de resolução para um diagnóstico mais profundo.

Classe de Proteção IP67 – robusto, à prova d’água para uso em ambientes industriais agressivos.

Também disponívem em versão intrinsecamente segura para uso em áreas classificadas.

O MAC810 mede severidade de Vibração RMS conforme a norma ISO e possui um parâmetro específico para medição de desgaste de rolamentos denominado BDU (Bearing Damage Unit). O MAC810 se utiliza de um filtro de passa alta de 1kHz para processar o parâmetro de medição BDU.

Análise de Vibrações

Faixa de frequência: 0 a 1.000Hz

Resolução máxima: 800 linhas

Visualização do Espectro de Vibrações no PC

Software DataMate

Compatível com Windows 7, 10 e 11
Importa de maneira fácil os dados de medições e espectros de vibração do MAC810
Disposição de espectros em forma cronológica para análise de tendências (diagramas em cascata)
Possui cursor de harmônicas
Gera relatórios automaticamente quando os limites de alarme são excedidos.

A versão básica permite a criação de uma base de dados de um máximo de 10 máquinas, A versão DataMate Pro version permite um número ilimitado de máquinas

Especificações Técnicas do MAC810

Dimensões/peso: 20 x 6 x 2.6 cm, 280 gramas

Condições de operação: 0 a 50°C, IP67, a prova d’água

Alimentação/durabilidade: duas pilhas AA suficientes para 200h de operação

Resposta em frequência:

BDU (rolamentos): 1 a 10 kHz, nível global (ISO) 2 a 1kHz,

Espectro de frequências com 800 linhas de resolução: 1 a 1.000Hz

Range dinâmico com resolução de 0.01 g : 96dB

Opcionais:

Conexão a Lâmpada Estroboscópica de LED

Permite congelar a imagem da máquina para inspeção visual em altas rotações sem a necessidade de desligar a máquina.
Sincroniza com a rotação da máquina para informação de ângulo de fase e para balanceamento de campo
Pode ser usada como lanterna

Fones de Ouvido Sem Fio – conexão Bluetooth

Um grande recurso a mais para diagnóstico de máquinas

Sem fio
Possui cancelamento de ruído
Permite a inspeção segura de ruídos anômalos
Pode ser usado para detecção de desgaste de rolamento, problemas de engrenamento, folgas e cavitação.

Download PDF do Produto: Coletor de Dados a Analisador de Vibração MAC810

Coletor de Dados de Dois Canais Vibracheck 200

É a versão de 2 canais do Vibracheck 100

Versões disponíveis:

Vibracheck 200-A - medição e análise de vibrações e coleta sequencial de dados

Vibracheck 200-B - medição de vibrações e balanceamento de campo

Vibracheck 200-AB - medição e análise de vibrações, coleta sequencial de dados e balanceamento de campo

Vibracheck 200-ABO - medição e análise de vibrações, coleta sequencial de dados e balanceamento de campo e análises ODS

Vibracheck 200-ABG - medição e análise de vibrações, coleta sequencial de dados e balanceamento de campo e Diagrama de Bode e Polar

Vibracheck 200-ABGO - medição e análise de vibrações, coleta sequencial de dados e balanceamento de campo, Diagrama de Bode e Polar e adicionalmente e análises ODS.

Características Principais

Entrada dinâmica

• Dois canais dinâmicos para medição simultânea com acelerômetros, sensores de proximidade tipo prox probes ou alicates de corrente para diagnóstico de motores

• Mede aceleração, velocidade, deslocamento e enevelope para análise de rolamentos

• Mede espectros de vibração e formas de onda em rota ou fora de rota

• Mede órbitas de eixo com sensores de deslocamento sem contato tipo prox probes

• Pode medir espectro cruzado e coerência para teste de estruturas

• Pode fazer análises ODS

• Capaz de operar com lâmpada estroboscópica para medição de fase

• Pode executar análises de run up e coast down de máquinas rotativas para análise de frequências de ressonância (Diagrama de Bode)

• Range de tensão de entrada: ±22 V

• Range de frequência: DC a 10 KHz

• Conversor analógico digital: 24 bits

• Corrente para alimentação de acelerômetros IEPE: 4 mA

• Tensão de alimentação de de acelerômetros IEPE: 22V

• Sensibilidade de acelerômetros: configurável

• Erro de medição: < 1%

• 105 dB de range dinâmico

Fundo de Escala de medição com acelerômetros

Parâmetro	Acelerômetro 100 mV/g	Acelerômetro 500 mV/g
Aceleração	80 g Pico	16 g Pico
Envelope	80 g Pico	16 g Pico
Velocidade	2000 mm/s pico a pico	400 mm/s pico a pico
Deslocamento	2000 μm pico a pico	400 μm pico a pico

Resolução espectral: 6400 linhas

Medição de envelope (análise de rolamentos): fIltros e tempos de retenção configuráveis pelo teclado ou pelo software MAINTraq para PC

Medição de RPM e ângulo de fase: de 150 a 12.000 RPM

Espectro de Vibração na Tela do Vibracheck

Forma de Onda na tela do Vibracheck

Acelerômetros fornecidos com o coletor de dados:

Wilcoxon Research modelo 780C
Sensibilidade 100 mV/g
Faixa de frequência 2Hz-10KHz
Fundo de escala: 50 g pico
Faixa de temperatura -50ºC a 120ºC
Cabos espiralados de 1,8 metros
Bases magnéticas de 40 libras

Memória

8 MBytes expansível a 4 GBytes
6000 Pontos de medição
1000 máquinas
6000 espectros de 400 linhas de resolução

Comunicação

Comunica-se ao PC por porta USB
Velocidade de transferência: 256 KBits/s
Transferências automáticas

Baterias

2 Células de Litio Íon
12 horas de autonomia
Carregador incorporado
Fonte de alimentação standard de 110 ou 220V a 12V

Processador

Processador de 16 bits @ 25 MHz
Processador digital de sinais (DSP) de 24 bits @ 180 MIPS

Saídas para Fones de Ouvido

Permitem ouvir ruídos de rolamentos, cavitação e ruídos de engrenamentos
Saída para fones de ouvido padrão de 32 Ohms

Controle digital de volume

Características mecânicas

- Dimensões: 205 (L) x 110 (P) x 42 (A) mm
- Peso: 600 gramas.
- Conectores Amphenol roscados IP65

Display

- Display gráfico de 128 x 64 pixels
- Alto contraste para operar em ambientes com muita luz
- Iluminação posterior para operar em ambientes escuros

Condições Ambientais de Operação

• Faixa de temperatura: 0 a 70°C

• Protegido contra ingresso de poeira e água (IP65)

Firmware

Atualização por meio do software Vibracheck Update

Acessórios standard que acompanham o coletor/analisador de vibrações Vibracheck 100-AB

Maleta de proteção com correia de transporte
Acelerômetro Wilcoxon modelo 780C com cabo espiralado e base magnética
Cabo de comunicação ao USB
Fonte de alimentação para carga de baterias
Tacômetro fotoelétrico com base magnética e fita reflexiva
Licença de software MAINTraq Predictive
Licença de software MAINTraq Balance
Manual de operação em CD

Acessórios standard que acompanham o coletor/analisador de vibrações Vibracheck 200-AB

Maleta de proteção com correia de transporte
Dois acelerômetros Wilcoxon modelo 780C com cabo espiralado e base magnética
Cabo de comunicação ao USB
Fonte de alimentação para carga de baterias
Tacômetro fotoelétrico com base magnética e fita reflexiva
Licença de software MAINTraq Predictive
Licença de software MAINTraq Balance
Manual de operação em CD

Lista de Máquinas em Rota de Coleta de Dados

Lista de Pontos de Medição em cada Máquina

O Vibracheck trabalha com o software MAINTraq Predictive para manutenção preditiva onde se podem ver ls tendências, o estado das máquinas e realizar análises de vibração.

Programa de Balanceamento em Campo

Download PDF do Produto: Coletor de Dados de Dois Canais Vibracheck 200

Coletor de Dados de Um Canal Vibracheck 100

Versões disponíveis:

Vibracheck 100-A - medição e análise de vibrações e coleta sequencial de dados

Vibracheck 100-B - medição de vibrações e balanceamento de campo

Vibracheck 100-AB - medição e análise de vibrações, coleta sequencial de dados e balanceamento de campo

Características Principais

Entrada dinâmica

• Range de tensão de entrada: +/-22 V

• Resposta em frequência: DC a 10 KHz

• Conversor analógico digital: 24 bits

• Corrente para alimentação de acelerômetros IEPE: 4 mA

• Tensão de alimentação de de acelerômetros IEPE: 22V

• Sensibilidade de acelerômetros: configurável

• Erro de medição: < 1%

• 105 dB de range dinâmico

Fundo de Escala de medição com acelerômetros

Parâmetro	Acelerômetro 100 mV/g	Acelerômetro 500 mV/g
Aceleração	80 g Pico	16 g Pico
Envelope	80 g Pico	16 g Pico
Velocidade	2000 mm/s pico a pico	400 mm/s pico a pico
Deslocamento	2000 μm pico a pico	400 μm pico a pico

Resolução espectral: 6400 linhas

Medição de envelope (análise de rolamentos): fIltros e tempos de retenção configuráveis pelo teclado ou pelo software MAINTraq para PC

Medição de RPM e ângulo de fase: de 150 a 12.000 RPM

Acelerômetro fornecido com o coletor de dados:

Wilcoxon Research modelo 780C
Sensibilidade 100 mV/g
Faixa de frequência 2Hz-10KHz
Fundo de escala: 50 g pico
Faixa de temperatura -50ºC a 120ºC
Cabo espiralado de 1,8 metros
Base magnética de 40 libras

Memória

8 MBytes expansível a 4 GBytes
6000 Pontos de medição
1000 máquinas
6000 espectros de 400 linhas de resolução

Comunicação

Comunica-se ao PC por porta USB
Velocidade de transferência: 256 KBits/s
Transferências automáticas

Baterias

2 Células de Litio Íon
12 horas de autonomia
Carregador incorporado
Fonte de alimentação standard de 110 ou 220V a 12V

Processador

Processador de 16 bits @ 25 MHz
Processador digital de sinais (DSP) de 24 bits @ 180 MIPS

Saídas para Fones de Ouvido

Permitem ouvir ruídos de rolamentos, cavitação e ruídos de engrenamentos
Saída para fones de ouvido padrão de 32 Ohms

Controle digital de volume

Características mecânicas

- Dimensões: 205 (L) x 110 (P) x 42 (A) mm
- Peso: 600 gramas.
- Conectores Amphenol roscados IP65

Display

- Display gráfico de 128 x 64 pixels
- Alto contraste para operar em ambientes com muita luz
- Iluminação posterior para operar em ambientes escuros

Condições Ambientais de Operação

• Faixa de temperatura: 0 a 70°C

• Protegido contra ingresso de poeira e água (IP65)

Firmware

Atualização por meio do software Vibracheck Update

Acessórios standard que acompanham o coletor/analisador de vibrações Vibracheck 100-AB

Maleta de proteção com correia de transporte
Acelerômetro Wilcoxon modelo 780C com cabo espiralado e base magnética
Cabo de comunicação ao USB
Fonte de alimentação para carga de baterias
Tacômetro fotoelétrico com base magnética e fita reflexiva
Licença de software MAINTraq Predictive
Licença de software MAINTraq Balance
Manual de operação em CD

Programa de Balanceamento em Campo

O Vibracheck trabalha com o software MAINTraq Predictive para manutenção preditiva onde se podem ver tendências, o estado das máquinas e realizar análises de vibração

Download PDF do Produto: Coletor de Dados de Um Canal Vibracheck 100

Software MAINTraq Predictive

RECURSOS TÉCNICOS

Organiza a base de dados de máquinas para a coleta de dados e armazena as informações coletadas de forma ordenada.

• Gera rotas de medições (para uso com coletores de dados portáteis)

• Avaliação de máquinas por níveis globais ou por espectros de vibração

• Indica as máquinas em condição de alarme

• Mostra tendências

• Analisa vibrações

• Gera relatórios

• Operação simples e intuitiva

• Identifica frequências de falha em rolamentos

• Possui capacidade ilimitada para armazenar informações

• Armazena diagnósticos e as manutenções em cada máquina

Base de dados de Máquinas

O software MAINTraq possui um conjunto completo de ferramentas para analisar vibrações.

• Mostra espectros em cascada (figura abaixo)

• Mostra espectros

• Mostra e reproduz o ruído de formas de onda

• Possui cursores de harmônicas, bandas laterais e componentes principais

A monitoração da condição de máquinas requer a avaliação de tendências de níveis de vibração e outras variáveis. Para isso o MAINTraq posui um poderoso editor que permite selecionar as variáveis que se deseja visualizar, ampliar a janela de tempo de interesse e visualizar as manutenções realizadas na mesma tela.

O MAINTraq Predictive faz a avaliação do estado das máquinas comparando a as medições com seus respectivos níveis de alarme e os espectros com os alarmes de banda de frequências.

A análise de frequências permite detectar falhas incipientes como as de rolamentos, que produzem alterações significativas em algumas componentes sem que haja variações sensíveis nos valores globais.

As máquinas com problemas aparecem identificadas com cores amarelo ou vermelho.

Cada máquina é avaliada por meio dos espectros configurados em cada ponto.

Os alarmes espectrais se configuram manualmente ou automaticamente com um critério preestabelecido.

Deste modo, definir e manter alarmes espectrais não demanda tempo de configuração.

O MAINTraq posui uma base de dados de rolamentos que simplifica a identificação de falhas.

As frequências características dos rolamentos aparecem indicadas sobre os espectros, conforme figura abaixo.

O analisador de formas de onda permite medir períodos, intervalos de tempo, escutá-las através da saída de áudio do PC obter espectros a partir de intervalos selecionados.

Download PDF do Produto: Software MAINTraq Predictive
