Sensores de Vibração Sem Contato por Proximidade - Proxímetros

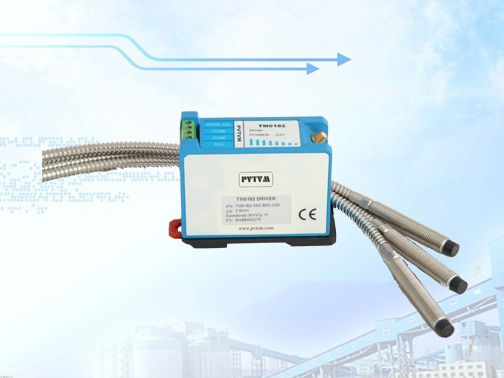

Drivers (condicionadores de sinal) para Sensores de Vibração por Proximidade Série TM0182

Os drivers Série TM0182 fornecem alimentação para os sensores de proximidade Séries TM0105, TM0180 e TM0110. Possuem circuito de isolamento para aterramento. O comprimento total entre o sensor e o driver deve ser de 5m ou 9m. A distância do driver ao monitor de vibrações pode ser de até 300m. Possui terminais de bornes para alimentação (24 VDC) e sinal de saída buferizado para conexão a coletores de dados.

Download PDF do Produto: Drivers (condicionadores de sinal) para Sensores de Vibração por Proximidade Série TM0182

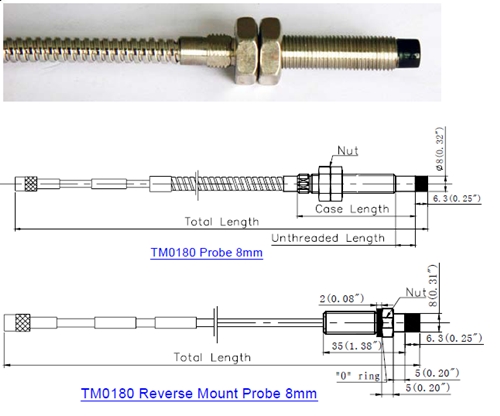

Sensor de Proximidade TM0180 - Proximity Probes e Proxímetros - Diâmetro 8mm

Princípio de medição: sem contato, por corrente parasita

Modelo (Prefixo): TM0180
Diâmetro da extremidade: 8 mm
Tipo de modelo: Standard ou compatível com a série B-N 7200
Fundo de escala linear: 80 mils, 2 mm, pico a pico
Comprimento do corpo do sensor somado cabo integral: 0,5 m ou 1,0 m
Comprimentos de cabo de extensão TM0181 disponíveis: 4,0m; 4,5m; 8,0m ou 8,5 m
Comprimentos disponíveis do cabo integral ao sensor: 5,0 m ou 9,0 m
Disponível com cabo com proteção metálica: sim
Condicionador de sinal TM0182 (driver/proxímetro): Necessário
Certificação para área classificada: sim

Download PDF do Produto: Sensor de Proximidade TM0180 - Proximity Probes e Proxímetros - Diâmetro 8mm

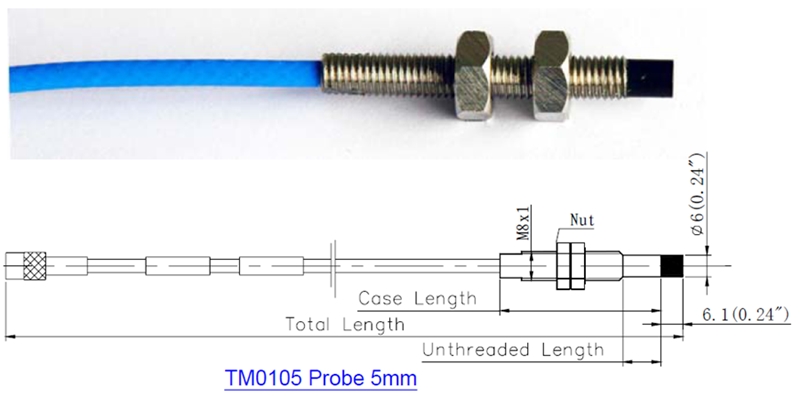

Sensor de Vibração por Proximidade TM0105 - Proximity Probes e Proxímetros - Diâmetro 5mm

Princípio de medição: sem contato, por corrente parasita

Modelo (Prefixo): TM0105
Diâmetro da extremidade: 5 mm
Tipo de modelo Standard ou compatível com a série B-N 7200
Fundo de escala linear: 80 mils ou 2 mm pico a pico
Comprimento do corpo do sensor somado ao cabo integral: 0,5 m ou 1,0 m
Comprimentos de cabo de extensão TM0181 disponíveis: 4,0m; 4,5m; 8,0m ou 8,5 m
Comprimentos disponíveis do cabo integral ao sensor: 5,0 m ou 9,0 m
Disponível com cabo com proteção metálica
Condicionador de sinal (driver): TM0182, necessário
Certificação para área classificada: Sim

Download PDF do Produto: Sensor de Vibração por Proximidade TM0105 - Proximity Probes e Proxímetros - Diâmetro 5mm

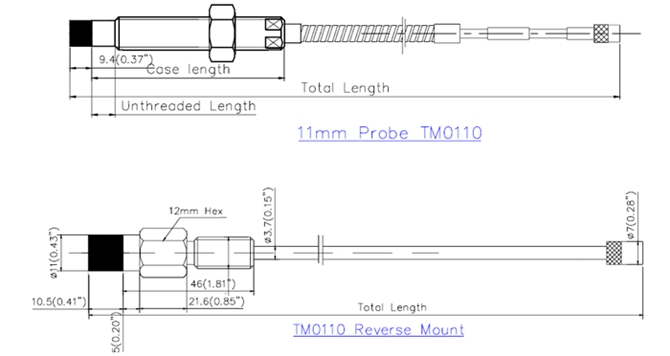

Sensor de Vibração por Proximidade TM0110 - Proximity Probes e Proxímetros - Diâmetro 11mm

Princípio de medição: sem contato, por corrente parasita

Modelo (Prefixo): TM0110
Diâmetro da extremidade: 11 mm
Tipo de modelo: Standard ou compatível com a série B-N 7200
Fundo de escala linear: 160 mils, 4 mm pico a pico
Comprimento do corpo do sensor somado ao cabo integral: 0,5 m ou 1,0 m
Comprimentos de cabo de extensão TM0181 disponíveis: 4,0m; 4,5m; 8,0m ou 8,5 m
Comprimentos disponíveis do cabo integral ao sensor: 5,0 m ou 9,0 m
Disponível com cabo com proteção metálica: sim
Condicionador de sinal TM0182 (driver/proxímetro): necessário
Certificação para área classificada: sim

Download PDF do Produto: Sensor de Vibração por Proximidade TM0110 - Proximity Probes e Proxímetros - Diâmetro 11mm

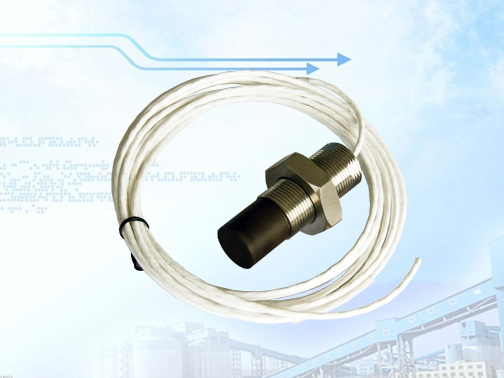

Sensor de Vibração por Proximidade TM0120 – Proximity Probe - Diâmetro 25mm

O TM0120 possui condicionador de sinal (driver/proxímetro) e o cabo de ligação integrados.

Sensibilidade: 0,787 mV/µm (7,87V/mm), 20mV/mil ± 4%

Resposta em frequência: 0 - 2 KHz

Linearidade: ±0.25mm (±10 mil) a partir de uma linha reta de resposta

TM0120 = diâmetro do probe = 25 mm, fundo de escala standard: 10,0 mm

Para atingir o fundo de escala de 12,0 mm, é necessário adquirir o driver opcional modelo TM0122.

Possui cabo integrado com ou sem proteção metálica

Comprimentos de cabo disponíveis: 1,0, 5,0 ou 9,0m

Rosca do corpo do sensor M30x2

Opcionalmente pode ser fornecido com rosca 1.25-12 UNF

Tensão de alimentação: -15 a -30VDC
Faixa de temperatura de operação: -35˚C a +85˚C

Download PDF do Produto: Sensor de Vibração por Proximidade TM0120 – Proximity Probe - Diâmetro 25mm
