Acelerômetros Triaxiais Piezoelétricos

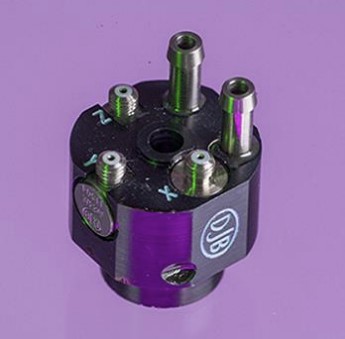

Acelerômetro Triaxial IEPE de Alta Temperatura Modelo A/133/V-10

Possui base elevada para permitir o ajuste a superfícies curvas ou irregulares

Os modelos A/133/V-10 estão disponíveis em duas versões:

Sensibilidade: 10 mV/g com fundo de escala: 500 g

Sensibilidade: 100 mV/g com fundo de escala: 50 g

Resposta em frequência ±5%: 1 a 3.000Hz

Resposta em frequência ±10%: 0,7 a 4.000Hz

Conexão elétrica por 3 conectores 10-32 UNF posicionados no topo do invólucro

Montagem: por um furo passante Ø2.22mm

Peso: 46 gramas

Faixa de temperatura de operação:

Sem refrigeração: -50 a +125°C

Com refrigeração a água: -50 a +900°C (vazão necessária: 0.5 litros/min

Hermeticamente selado

Material do invólucro: Bloco de alumínio com insertos em aço inox 303 S31

Download PDF do Produto: Acelerômetro Triaxial IEPE de Alta Temperatura Modelo A/133/V-10

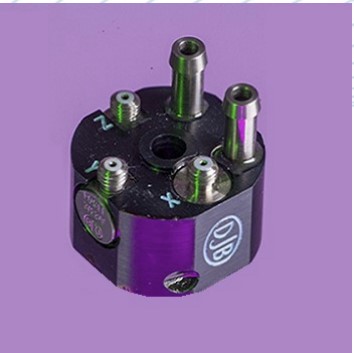

Acelerômetro Triaxial IEPE de Alta Temperatura Modelo A/133/V-3

Os acelerômetros triaxiais A/133/V-3 estão disponíveis em duas versões:
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1 a 3.000Hz
Resposta em frequência ±10%: 0,7 a 4.000Hz
Conexão elétrica por 3 conectores 10-32 UNF posicionados no topo do invólucro
Montagem: por um furo passante Ø5.5 mm
Peso: 38 gramas
Faixa de temperatura de operação:
Sem refrigeração: -50 a +125°C
Com refrigeração a água: -50 a +900°C (vazão necessária: 0.5 litros/min
Hermeticamente selado
Material do invólucro: Bloco de alumínio com insertos em aço inox 303 S31

Download PDF do Produto: Acelerômetro Triaxial IEPE de Alta Temperatura Modelo A/133/V-3

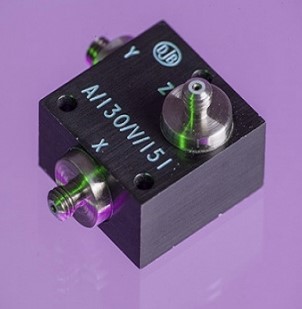

Acelerômetro Triaxial IEPE Modelo A/130/V

Os acelerômetros triaxiais A/130/V estão disponíveis em duas versões:
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1 a 3.000Hz
Resposta em frequência ±10%: 0,7 a 4.000Hz
Conexão elétrica por 3 conectores 10-32 UNF posicionados em 3 eixos ortogonais
Montagem: por 3 furos passantes Ø 3,0 mm
Peso: 40,9 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Aço inox 303 S31

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo A/130/V

Acelerômetro Triaxial IEPE Modelo A/130/V-1

Os acelerômetros triaxiais A/130/V-1 estão disponíveis em duas versões:
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1 a 3.000Hz
Resposta em frequência ±10%: 0,7 a 4.000Hz
Conexão elétrica por 3 conectores 10-32 UNF posicionados em 3 eixos ortogonais
Montagem: por 3 furos passantes Ø 3,0 mm
Peso: 41 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Bloco de alumínio com insertos em aço inox

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo A/130/V-1

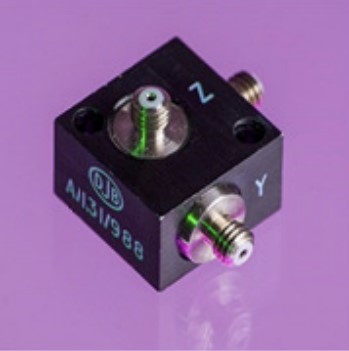

Acelerômetro Triaxial IEPE Modelo A/131/V

Os acelerômetros triaxiais A/131/V estão disponíveis em duas versões:

Sensibilidade: 10 mV/g com fundo de escala: 500 g

Sensibilidade: 100 mV/g com fundo de escala: 50 g

Resposta em frequência ±5%: 1 a 3.000Hz

Resposta em frequência ±10%: 0,7 a 4.000Hz

Conexão elétrica por 3 conectores 10-32 UNF posicionados em e eixos ortogonais

Montagem: por 2 furos passantes Ø 3,57 mm

Peso: 19 gramas

Faixa de temperatura de operação: -55 a +125°C

Hermeticamente selado

Material do invólucro: Alumínio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo A/131/V

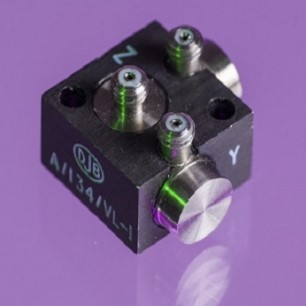

Acelerômetro Triaxial IEPE Modelo A/134/V

Os acelerômetros triaxiais A/134/V estão disponíveis em duas versões:
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1 a 4.000Hz
Resposta em frequência ±10%: 0,7 a 5.000Hz
Conexão elétrica por 3 conectores 10-32 UNF posicionados no topo do invólucro
Montagem: por 2 furos passantes Ø 3,57 mm
Peso: 19 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Alumínio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo A/134/V

Acelerômetro Triaxial IEPE Modelo A/134/V-3

Os acelerômetros triaxiais A/134/V-3 estão disponíveis em duas versões:
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1 a 4.000Hz
Resposta em frequência ±10%: 0,7 a 5.000Hz
Conexão elétrica por 3 conectores 10-32 UNF posicionados no topo do invólucro
Montagem: por 1 furo passantes M4 mais 3 furos com rosca 10-32 UNF
Peso: 22 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Alumínio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo A/134/V-3

Acelerômetro Triaxial IEPE Modelo A/136/V

Os acelerômetros triaxiais A/136/V estão disponíveis em três versões:
Sensibilidade: 1 mV/g com fundo de escala: 5000 g
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1 a 4.000Hz
Resposta em frequência ±10%: 0,7 a 5.000Hz
Conexão elétrica por 3 conectores 10-32 UNF
Montagem: por adesivo, por clip de montagem ou ainda pelos 3 furos passantes M3
Peso: 24,9 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Titânio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo A/136/V

Acelerômetro Triaxial IEPE Modelo AT/11

Os acelerômetros triaxiais AT/11 estão disponíveis em três versões:
Sensibilidade: 1 mV/g com fundo de escala: 5000 g
Resposta em frequência ±5%: 1 a 5.000Hz
Resposta em frequência ±10%: 0,7 a 6.000Hz
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Resposta em frequência ±5%: 1 a 5.000Hz
Resposta em frequência ±10%: 0,7 a 6.000Hz
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 2 a 5.000Hz
Resposta em frequência ±10%: 1 a 6.000Hz
Conector ¼ -28 UNF, 4 Pinos
Montagem: por inserção ao clip de montagem fornecido
Peso: 18,9 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Titânio
Substituto direto para o B&K 4506

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo AT/11

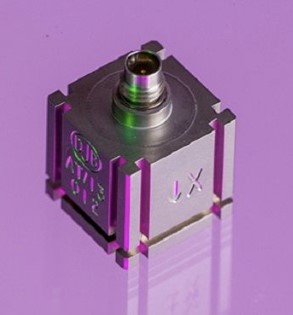

Acelerômetro Triaxial IEPE Modelo AT/13

Os acelerômetros triaxiais AT/13 estão disponíveis em três versões:
Sensibilidade: 1 mV/g com fundo de escala: 5000 g
Resposta em frequência ±5%: 1 a 5.000Hz
Resposta em frequência ±10%: 0,7 a 6.000Hz
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Resposta em frequência ±5%: 1 a 5.000Hz
Resposta em frequência ±10%: 0,7 a 6.000Hz
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 2 a 5.000Hz
Resposta em frequência ±10%: 1 a 6.000Hz
Conector ¼ -28 UNF, 4 Pinos
Montagem: por inserção ao clip de montagem fornecido
Peso: 25,9 gramas
Faixa de temperatura de operação: -55 a +125°C
Hermeticamente selado
Material do invólucro: Titânio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo AT/13

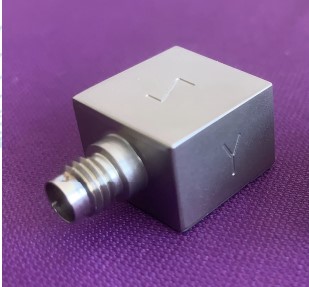

Acelerômetro Triaxial IEPE Modelo AT/14

Os modelos AT/14 estão disponíveis em três versões:
Sensibilidade: 1 mV/g com fundo de escala: 5000 g
Resposta em frequência ±5%: 1 a 6.000Hz
Resposta em frequência ±10%: 0,7 a 7.000Hz
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Resposta em frequência ±5%: 1 a 6.000Hz
Resposta em frequência ±10%: 0,7 a 7.000Hz
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1,5 a 6.000Hz
Resposta em frequência ±10%: 1 a 7.000Hz
Conector lateral ¼ -28UNF, 4 Pinos
Montagem: por adesivo
Baixo peso: 13 gramas
Faixa de temperatura de operação: -55 a +125°C
Possui base isolada de Cerâmica
Hermeticamente selado
Material do invólucro: Titânio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo AT/14

Acelerômetro Triaxial IEPE Modelo AT/14/TB

Os acelerômetros triaxiais AT/14/TB estão disponíveis em duas versões:

Sensibilidade: 10 mV/g com fundo de escala: 500 g

Resposta em frequência ±5%: 1 a 6.000Hz

Resposta em frequência ±10%: 0,7 a 7.000Hz

Sensibilidade: 100 mV/g com fundo de escala: 50 g

Resposta em frequência ±5%: 1,5 a 6.000Hz

Resposta em frequência ±10%: 1 a 7.000Hz

Conector lateral ¼ -28UNF, 4 Pinos

Montagem: por parafuso 10-32 UNF

Baixo peso: 16,6 gramas

Faixa de temperatura de operação: -55 a +125°C

Hermeticamente selado

Material do invólucro: Titânio

Os acelerômetros triaxiais AT/14/TB estão disponíveis em duas versões:

Sensibilidade: 10 mV/g com fundo de escala: 500 g

Resposta em frequência ±5%: 1 a 6.000Hz

Resposta em frequência ±10%: 0,7 a 7.000Hz

Sensibilidade: 100 mV/g com fundo de escala: 50 g

Resposta em frequência ±5%: 1,5 a 6.000Hz

Resposta em frequência ±10%: 1 a 7.000Hz

Conector lateral ¼ -28UNF, 4 Pinos

Montagem: por parafuso 10-32 UNF

Baixo peso: 16,6 gramas

Faixa de temperatura de operação: -55 a +125°C

Hermeticamente selado

Material do invólucro: Titânio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo AT/14/TB

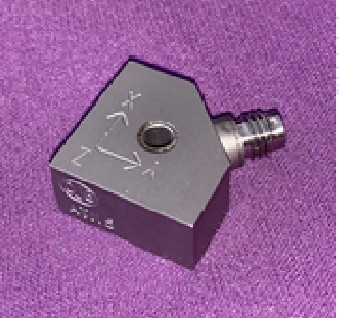

Acelerômetro Triaxial IEPE Modelo AT/15

Os acelerômetros triaxiais AT/15 estão disponíveis em três versões:

Sensibilidade: 1 mV/g com fundo de escala: 5000 g

Resposta em frequência ±5%: 1 a 4.000Hz

Resposta em frequência ±10%: 0,7 a 5.000Hz

Sensibilidade: 10 mV/g com fundo de escala: 500 g

Resposta em frequência ±5%: 1 a 4.000Hz

Resposta em frequência ±10%: 0,7 a 5.000Hz

Sensibilidade: 100 mV/g com fundo de escala: 50 g

Resposta em frequência ±5%: 1,5 a 4.000Hz

Resposta em frequência ±10%: 0,7 a 5.000Hz

Conector lateral ¼ -28 UNF, 4 Pinos

Montagem: por foro passante Ø3.6 mm

Peso: 14,1 gramas

Faixa de temperatura de operação: -55 a +125°C

Hermeticamente selado

Material do invólucro: Titânio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo AT/15

Acelerômetro Triaxial IEPE Modelo ATI/14/TB

Os acelerômetros triaxiais ATI/14/TB estão disponíveis em três versões:
Sensibilidade: 1 mV/g com fundo de escala: 5000 g
Resposta em frequência ±5%: 1 a 6.000Hz
Resposta em frequência ±10%: 0,7 a 7.000Hz
Sensibilidade: 10 mV/g com fundo de escala: 500 g
Resposta em frequência ±5%: 1 a 6.000Hz
Resposta em frequência ±10%: 0,7 a 7.000Hz
Sensibilidade: 100 mV/g com fundo de escala: 50 g
Resposta em frequência ±5%: 1,5 a 6.000Hz
Resposta em frequência ±10%: 1 a 7.000Hz
Conector lateral ¼ -28UNF, 4 Pinos
Montagem: por parafuso 10-32 UNF
Baixo peso: 16,6 gramas
Faixa de temperatura de operação: -55 a +125°C

Invólucro isolado
Hermeticamente selado
Material do invólucro: Titânio

Download PDF do Produto: Acelerômetro Triaxial IEPE Modelo ATI/14/TB
