Transmissores de Vibração para Sensores de Proximidade - Proxímetros e Acelerômetros

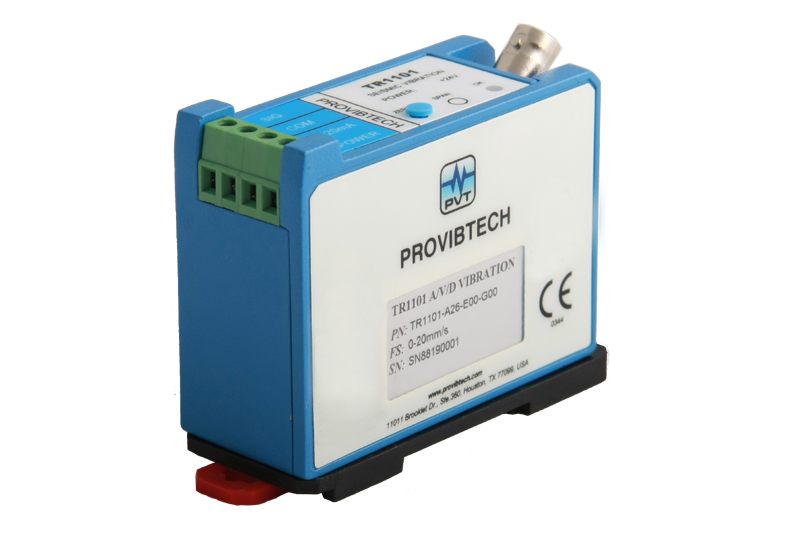

Transmissor de Vibração TR1101 – para Acelerômetros e Sensores de Vibração com Saída em Velocidade

Transmissor de Vibração TR1101 – para Acelerômetros e Sensores de Vibração com Saída em Velocidade
O transmissor de vibração TR1101 possui as seguintes características principais:
  • Condicionamento de sinal (alimentação) para sensores piezoelétricos
  • Saída 4-20 mA para sistemas supervisórios
  • Tensão de alimentação: 22-30 VDC, 100mA (não isolada)
  • Sinais de entrada compatíveis
Acelerômetros: 100 mV/g
Sensores de vibração com saída em velocidade:  4.0 mV/mm/seg (100 mV/in/seg)
Sensores de vibração com saída em velocidade:  40 mV/mm/seg (1000 mV/in/seg)
Sensores de vibração com saída em deslocamento: 4mV/µm (100mV/mil)
  • Conector BNC com o sinal original do sensor para análises dinâmicas com coletores de dados ou analisadores de vibração
  • Resposta em freqüência (±3dB):
Aceleração: 2.0 - 10 KHz
Velocidade: 2 - 10 KHz (sensor de velocidade)
Velocidade: 10 - 5 KHz (acelerômetro)
Deslocamento: 10 - 3 KHz (sensor de velocidade)
Aceleração: (baixa freqüência): 1.0 - 100Hz
Velocidade (baixa freqüência): 1.0 - 100Hz (TM079VD)
Deslocamento: (baixa freqüência): 1.0 - 100Hz (TM079VD)
Download PDF do Produto: Transmissor de Vibração TR1101 – para Acelerômetros e Sensores de Vibração com Saída em Velocidade

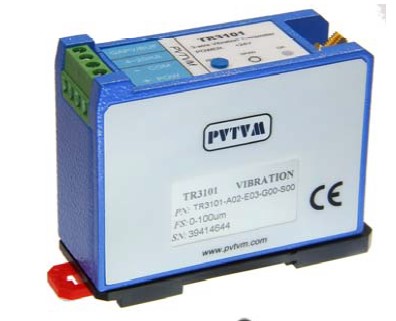

Transmissor de Vibração TR3101 - Vibração Radial de Eixos, Sensores de Proximidade (Prox Probes) e conexão a 3 fios

Transmissor de Vibração TR3101 - Vibração Radial de Eixos, Sensores de Proximidade (Prox Probes) e conexão a 3 fios

Os transmissores de vibração Série TR usam a avançada tecnologia LSI que integra o condicionamento, processamento e sinal de saída em um aparelho integrado. Ele pode substituir diretamente o condicionador de sinais - driver (proxímetro) e ser conectado ao sensor de proximidade (prox probe) e ao cabo de extensão, convertendo o sinal em uma saída de 4-20 mA. Adicionalmente possuem uma saída para acesso ao sinal dinâmico do sensor com buffer para análise de vibrações.

Fornece alimentação ao sensor, não requer condicionador de sinal externo (driver ou proxímetro)
Saída dinâmica (buferizada) pode transmitir o sinal de saída a distâncias de até 300m
Tensão de alimentação: 20-30VDC
Resposta em frequência (±3dB): 2 Hz a 3 KHz
Sensor de proximidade (proximity probe) e cabo: comprimento do probe somado ao cabo de extensão: 5 m ou 9 m. Funciona com probes de diâmetros 5mm, 8mm e 11mm.
Modelos de sensores de proximidade (proximity probes) compatíveis: TM0180, TM0105, TM0110, BN Séries 3300, 7200 e 990.
Download PDF do Produto: Transmissor de Vibração TR3101 - Vibração Radial de Eixos, Sensores de Proximidade (Prox Probes) e conexão a 3 fios

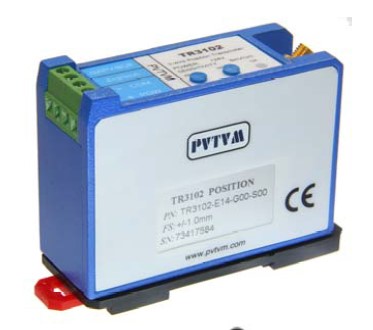

Transmissor de Vibração TR3102 - Deslocamento Axial de Eixos e Referência de Fase, Sensores de Proximidade (Prox Probes) e conexão a 3 fios

Transmissor de Vibração TR3102 - Deslocamento Axial de Eixos e Referência de Fase, Sensores de Proximidade (Prox Probes) e conexão a 3 fios

Os transmissores de vibração Série TR usam a avançada tecnologia LSI que integra o condicionamento, processamento e sinal de saída em um aparelho integrado. Ele pode substituir diretamente o condicionador de sinais - driver (proxímetro) e ser conectado ao sensor de proximidade (prox probe) e ao cabo de extensão, convertendo o sinal em uma saída de 4-20 mA. Adicionalmente possuem uma saída para acesso ao sinal dinâmico do sensor com buffer para análise de vibrações.

Fornece alimentação ao sensor, não requer condicionador de sinal externo (driver ou proxímetro).
Saída dinâmica (buferizada) pode transmitir o sinal de saída a distâncias de até 300m.
Invólucro em Alumínio livre de Cobre para maior imunidade a interferências de sinais de rádio e ondas eletromagnéticas.
Tensão de alimentação: 20-30VDC
Resposta em frequência (±3dB): 0 - 10 KHz
Sensor de proximidade (proximity probe) e cabo: comprimento do probe somado ao cabo de extensão: 5 m ou 9 m. Funciona com probes de diâmetros 5mm, 8mm e 11mm.
Parâmetros de monitoração: deslocamento axial para proteção do mancal de escora ou referência de fase.

Modelos de sensores de proximidade (proximity probes) compatíveis: TM0180, TM0105, TM0110, BN Séries 3300, 7200 e 990.
Download PDF do Produto: Transmissor de Vibração TR3102 - Deslocamento Axial de Eixos e Referência de Fase, Sensores de Proximidade (Prox Probes) e conexão a 3 fios

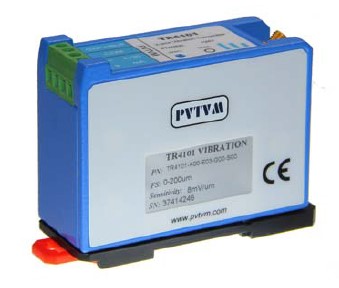

Transmissor de Vibração TR4101 - Vibração Radial de Eixos, Sensores de Proximidade (Prox Probes) e conexão a 2 fios

Transmissor de Vibração TR4101 - Vibração Radial de Eixos, Sensores de Proximidade (Prox Probes) e conexão a 2 fios

Os transmissores de vibração Série TR usam a avançada tecnologia LSI que integra o condicionamento, processamento e sinal de saída em um aparelho integrado. Ele pode substituir diretamente o condicionador de sinais - driver (proxímetro) e ser conectado ao sensor de proximidade (prox probe) e ao cabo de extensão, convertendo o sinal em uma saída de 4-20 mA. Adicionalmente possuem uma saída para acesso ao sinal dinâmico do sensor com buffer para análise de vibrações.

Fornece alimentação ao sensor, não requer condicionador de sinal externo (driver ou proxímetro)
Saída dinâmica (buferizada) pode transmitir o sinal de saída a distâncias de até 3,0m.
Para distâncias maiores, recomendamos o modelo TR3101 com ligação a 3 fios.
Tensão de alimentação: 20-30VDC
Resposta em frequência (±3dB): 2 Hz a 3.000 Hz
Sensor de proximidade (proximity probe) e cabo: comprimento do probe somado ao cabo de extensão: 5 m ou 9 m. Funciona com probes de diâmetros 5mm, 8mm e 11mm.
Modelos de sensores de proximidade (proximity probes) compatíveis: TM0180, TM0105, TM0110, BN Séries 3300, 7200 e 990.
Download PDF do Produto: Transmissor de Vibração TR4101 - Vibração Radial de Eixos, Sensores de Proximidade (Prox Probes) e conexão a 2 fios

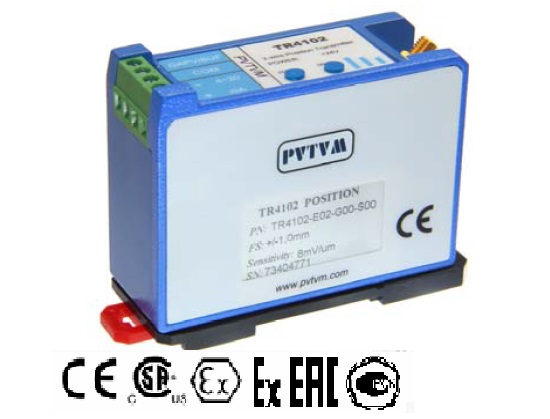

Transmissor de Vibração TR4102 - Deslocamento Axial de Eixos e Referência de Fase, Sensores de Proximidade (Prox Probes) e conexão a 2 fios

Transmissor de Vibração TR4102 - Deslocamento Axial de Eixos e Referência de Fase, Sensores de Proximidade (Prox Probes) e conexão a 2 fios

Os transmissores de vibração Série TR usam a avançada tecnologia LSI que integra o condicionamento, processamento e sinal de saída em um aparelho integrado. Ele pode substituir diretamente o condicionador de sinais - driver (proxímetro) e ser conectado ao sensor de proximidade (prox probe) e ao cabo de extensão, convertendo o sinal em uma saída de 4-20 mA. Adicionalmente possuem uma saída para acesso ao sinal dinâmico do sensor com buffer para análise de vibrações.

Fornece alimentação ao sensor, não requer condicionador de sinal externo (driver ou proxímetro).
Saída dinâmica (buferizada) pode transmitir o sinal de saída a distâncias de até 3,0m.
Para distâncias maiores, recomendamos o modelo TR3102 com ligação a 3 fios.
Invólucro em Alumínio livre de Cobre para maior imunidade a interferências de sinais de rádio e ondas eletromagnéticas.
Tensão de alimentação: 20-30VDC
Resposta em frequência (±3dB): 0 - 10 KHz
Sensor de proximidade (proximity probe) e cabo: comprimento do probe somado ao cabo de extensão: 5 m ou 9 m. Funciona com probes de diâmetros 5mm, 8mm e 11mm.
Parâmetros de monitoração: deslocamento axial para proteção do mancal de escora ou referência de fase.
Download PDF do Produto: Transmissor de Vibração TR4102 - Deslocamento Axial de Eixos e Referência de Fase, Sensores de Proximidade (Prox Probes) e conexão a 2 fios
