Transdutores de Posição Linear de Cabo Extensível, “string pots” para Testes e Medições

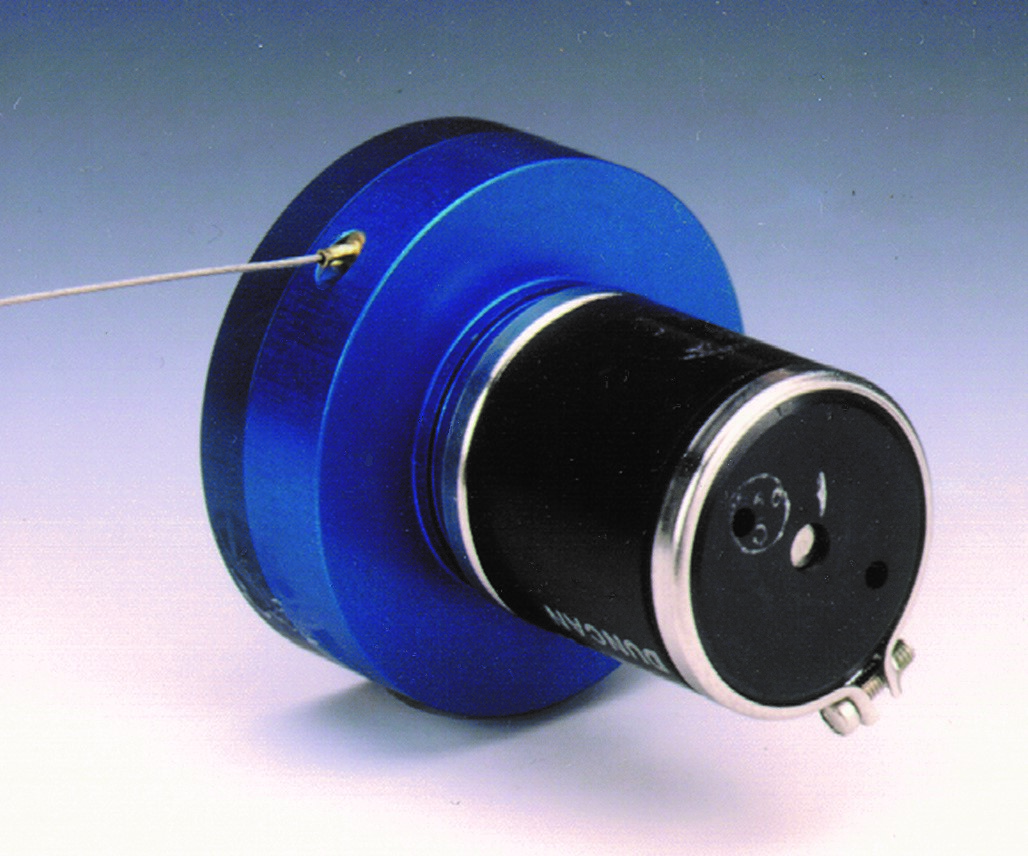

Transdutor de Posição Linear Modelo 180

Transdutor de Posição Linear Modelo 180
Fundo de escala: 254 mm
Princípio de medição: divisor de voltagem por potenciômetro, sinal de saída em voltagem diretamente proporcional à tensão de alimentação e à posição linear
Tambor ranhurado para o recolhimento do cabo de extensão com tecnologia patenteada AccuTrakTM3 para assegurar a repetibilidade de medição
Projeto compacto e robusto
Permite a escolha do lado por onde está posicionado o cabo de deslocamento
Não possui molas de torção ou acoplamentos, tecnologia DirectConnectTM do sensor ao tambor para garantir que qualquer folga seja eliminada, resultando em maior precisão e repetibilidade de medição.

Vida estimada em número de rotações do eixo: 5 milhões
Temp. operação ˚C: -55 a +125
Máx. aceleração no recuo do cabo: 9 g
Tensão de alimentação máxima: 35 VDC
Corrente de alimentação máxima: 12 mA
Erro de linearidade independente:  ±0.5% máx. por VRCI-P-100A
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g pela norma MIL-R-39023
Cabo de deslocamento: 0,46 mm de diâmetro,  força de ruptura: 177 N
Conexão elétrica: cabo integral com 3 condutores e 457 mm de comprimento
Classe de proteção contra poeira e água:  NEMA 3S/IP54
Dimensões gerais: 37.85 mm de diâmetro x 43,06 mm de altura
Massa nominal: 57 gramas
Base de montagem em formato de L: opcional
Download PDF do Produto: Transdutor de Posição Linear Modelo 180

Transdutores de Posição Linear Miniatura Série 150

Transdutores de Posição Linear Miniatura Série 150
É o menor transdutor de posição de cabo extensível do mundo.
Fundo de escala: 38 mm
Princípio de medição: divisor de voltagem por potenciômetro, sinal de saída em voltagem diretamente proporcional à tensão de alimentação e à posição linear
Tambor ranhurado para o recolhimento do cabo de extensão com tecnologia patenteada AccuTrakTM3 para assegurar a repetibilidade de medição.

Projeto compacto e robusto
Permite a escolha do lado por onde está posicionado o cabo de deslocamento
Não possui molas de torção ou acoplamentos, tecnologia DirectConnectTM do sensor ao tambor para garantir que qualquer folga seja eliminada, resultando em maior precisão e repetibilidade de medição.

Vida estimada em número de rotações do eixo: 5 milhões
Temp. operação ˚C: -65 a +125
Máx. aceleração no recuo do cabo: 49 g ou 29 g opcionalmente
Tensão de alimentação máxima: 35 VDC
Corrente de alimentação máxima: 12 mA
Erro de linearidade independente:  ±1.0% máx. por VRCI-P-100ª
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g pela norma MIL-R-39023
Cabo de deslocamento: 0,46 mm de diâmetro,  força de ruptura: 177 N
Conexão elétrica: cabo integral com 3 condutores e 457 mm de comprimento
Classe de proteção contra poeira e água:  NEMA 3S/IP54
Dimensões gerais: 19 x 19 x 10 mm
Massa nominal: 15 gramas
Base de montagem em formato de L: opcional
Download PDF do Produto: Transdutores de Posição Linear Miniatura Série 150

Transdutores de Posição Linear Miniatura Série 170

Transdutores de Posição Linear Miniatura Série 170
Transdutor de posição de cabo extensível miniatura.
Fundo de escala: 51 mm
Princípio de medição: divisor de voltagem por potenciômetro, sinal de saída em voltagem diretamente proporcional à tensão de alimentação e à posição linear
Tambor ranhurado para o recolhimento do cabo de extensão com tecnologia patenteada AccuTrakTM3 para assegurar a repetibilidade de medição
Projeto compacto e robusto
Permite a escolha do lado por onde está posicionado o cabo de deslocamento
Não possui molas de torção ou acoplamentos, tecnologia DirectConnectTM do sensor ao tambor para garantir que qualquer folga seja eliminada, resultando em maior precisão e repetibilidade de medição.

Vida estimada em número de rotações do eixo: 100 milhões
Temp. operação ˚C: -65 a +125
Máx. aceleração no recuo do cabo: 40 g ou 20 g opcionalmente
Tensão de alimentação máxima: 35 VDC
Corrente de alimentação máxima: 12 mA
Erro de linearidade independente:  ±0,5% máx. por VRCI-P-100A
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g pela norma MIL-R-39023
Cabo de deslocamento: 0,46 mm de diâmetro, força de ruptura: 177 N
Classe de proteção contra poeira e água:  NEMA 3S/IP54
Conexão elétrica: cabo integral com 3 condutores e 457 mm de comprimento
Dimensões gerais: 24,38 mm de diâmetro x 11,94 mm de altura
Massa nominal: 28 gramas
Base de montagem em formato de L: opcional
Download PDF do Produto: Transdutores de Posição Linear Miniatura Série 170

Transdutores de Posição Linear Miniatura Séries 173, 174, 175 e 176

Transdutores de Posição Linear Miniatura Séries 173, 174, 175 e 176
Fundos de escala: 76 a 127 mm
Princípio de medição: divisor de voltagem por potenciômetro, sinal de saída em voltagem diretamente proporcional à tensão de alimentação e à posição linear
Tambor ranhurado para o recolhimento do cabo de extensão com tecnologia patenteada AccuTrakTM3 para assegurar a repetibilidade de medição
Projeto compacto e robusto
Permite a escolha do lado por onde está posicionado o cabo de deslocamento
Não possui molas de torção ou acoplamentos, tecnologia DirectConnectTM do sensor ao tambor para garantir que qualquer folga seja eliminada, resultando em maior precisão e repetibilidade de medição.

Vida estimada em número de rotações do eixo: 100 milhões
Temp. operação ˚C: -65 a +125
Máx. aceleração no recuo do cabo: 40 g ou 20 g opcionalmente
Tensão de alimentação máxima: 35 VDC
Corrente de alimentação máxima: 12 mA
Erro de linearidade independente:  ±0.5% máx. por VRCI-P-100A
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g pela norma MIL-R-39023
Cabo de deslocamento: 0,46 mm de diâmetro, força de ruptura: 177 N
Classe de proteção contra poeira e água:  NEMA 3S/IP54
Conexão elétrica: cabo integral com 3 condutores e 457 mm de comprimento
Base de montagem em formato de L: opcional

Série 173 (Opção 1)
Fundo de escala: 76 mm
Força exercida sobre o cabo de deslocamento: 0,1 N mínima e 1,1 N máxima
Máx. aceleração de recuo do cabo de deslocamento: 8 g
Dimensões gerais: 32,5 mm de diâmetro x 11,4 mm de altura
Massa nominal: 28 gramas

Série 173 (Opção2)
Fundo de escala: 76 mm
Força exercida sobre o cabo de deslocamento: 0,6 N mínima e 2,8 N máxima
Máx. aceleração de recuo do cabo de deslocamento: 9 g
Dimensões gerais: 32,5 mm de diâmetro x 11,4 mm de altura
Massa nominal: 57 gramas

Série 174
Fundo de escala: 102 mm
Força exercida sobre o cabo de deslocamento: 0,8 N mínima e 3,3 N máxima
Máx. aceleração de recuo do cabo de deslocamento: 8 g
Dimensões gerais: 43,31 mm de diâmetro x 12,5 mm de altura
Massa nominal: 57 gramas

Série 174T de Alta Velocidade
Indicado para crash test, teste de impacto e medições que demandem altas acelerações
Fundo de escala: 102 mm
Força exercida sobre o cabo de deslocamento: 15,5 N mínima
Máx. aceleração de recuo do cabo de deslocamento: 50 g
Dimensões gerais: 43,31 mm de diâmetro x 12,5 mm de altura
Massa nominal: 85 gramas
Cabo de deslocamento: 0,61 mm de diâmetro, com 7 fios de aço entrelaçados, força de ruptura: 311 N

Série 175
Fundo de escala: 127 mm
Força exercida sobre o cabo de deslocamento: 0,6 N mínima e 2,8 N máxima
Máx. aceleração de recuo do cabo de deslocamento: 8 g
Dimensões gerais: 50,5 mm de diâmetro x 13,2 mm de altura
Massa nominal: 85 gramas

Série 176
Fundo de escala: 165 mm
Força exercida sobre o cabo de deslocamento: 0,7 N mínima e 2,2 N máxima
Máx. aceleração de recuo do cabo de deslocamento: 6 g
Dimensões gerais: 63,3 mm de diâmetro x 13,2 mm de altura
Massa nominal: 113 gramas
Download PDF do Produto: Transdutores de Posição Linear Miniatura Séries 173, 174, 175 e 176

Transdutores de Posição Linear Série 160

Transdutores de Posição Linear Série 160
Fundos de escala: 20 opções disponíveis de 51 mm a 1080 mm
Princípio de medição: divisor de voltagem por potenciômetro, sinal de saída em voltagem diretamente proporcional à tensão de alimentação e à posição linear
Tambor ranhurado para o recolhimento do cabo de extensão com tecnologia patenteada AccuTrakTM3 para assegurar a repetibilidade de medição
Projeto compacto e robusto
Permite a escolha do lado por onde está posicionado o cabo de deslocamento
Não possui molas de torção ou acoplamentos, tecnologia DirectConnectTM do sensor ao tambor para garantir que qualquer folga seja eliminada, resultando em maior precisão e repetibilidade de medição.
Máx. aceleração de recuo do cabo de deslocamento: em função do fundo de escala do transdutor, conforme tabela no catálogo
Tensão de alimentação máxima: 35 VDC
Corrente de alimentação máxima: 12 mA
Base de montagem em formato opcional: 6 opções disponíveis
Cabo de deslocamento: 0,46 mm de diâmetro, força de ruptura: 177 N
Classe de proteção contra poeira e água:  NEMA 4/IP56
Conexão elétrica: cabo integral com 3 condutores e 457 mm de comprimento
Dimensões gerais: 24,38 mm de diâmetro x 11,94 mm de altura

Potenciômetros de uma volta
Fundos de escala: 51 – 76 – 102- 146 mm
Vida estimada em número de rotações do eixo: 10 milhões
Erro de linearidade independente:  ±1,0% máx. por VRCI-P-100A
Temp. operação: -40 a +125˚C
Resistência a vibração e choque mecânico: 50 g em 11 ms, 10 a 2000 Hz a 15 g
Coeficiente de temperatura:  ±400 ppm/°C max

Potenciômetros de três voltas
Fundos de escala: 152 – 203 – 254 – 305 - 406 mm
Vida estimada em número de rotações do eixo: 5 milhões
Erro de linearidade independente:  ±0,50% máx. por VRCI-P-100A
Temp. operação: -55 a +125˚C
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g
Coeficiente de temperatura:  ±0,007%/°C max

Potenciômetros de cinco voltas
Fundos de escala: 343 – 406 – 476 – 540 - 606 – 679 – 762 – 867 – 933 -1016 – 1080 mm
Vida estimada em número de rotações do eixo: 5 milhões
Erro de linearidade independente:  ±0,35% máx. por VRCI-P-100A
Temp. operação: -55 a +125˚C
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g
Coeficiente de temperatura:  ±0,007%/°C max

Massa nominal:
Série 160: 113 gramas
Série 161: 150 gramas
Série 162: 255 gramas
Download PDF do Produto: Transdutores de Posição Linear Série 160

Transdutores de Posição Linear Série 160H com de Alta Velocidade de Resposta

Transdutores de Posição Linear Série 160H com de Alta Velocidade de Resposta
Indicado para crash test, teste de cintos de segurança, teste de impacto e medições que demandem altas acelerações
Fundos de escala: 20 opções disponíveis de 114 mm a 1080 mm
Princípio de medição: divisor de voltagem por potenciômetro, sinal de saída em voltagem diretamente proporcional à tensão de alimentação e à posição linear
Tambor ranhurado para o recolhimento do cabo de extensão com tecnologia patenteada AccuTrakTM3 para assegurar a repetibilidade de medição
Projeto compacto e robusto
Permite a escolha do lado por onde está posicionado o cabo de deslocamento
Não possui molas de torção ou acoplamentos, tecnologia DirectConnectTM do sensor ao tambor para garantir que qualquer folga seja eliminada, resultando em maior precisão e repetibilidade de medição.
Máx. aceleração de recuo do cabo de deslocamento: em função do fundo de escala do transdutor, conforme tabela no catálogo: de 100g a 1354g
Tensão de alimentação máxima: 35 VDC
Corrente de alimentação máxima: 12 mA
Base de montagem em formato opcional: 6 opções disponíveis
Cabo de deslocamento: 0,69 mm de diâmetro, composto de 7 fios de aço inox entrelaçados, força de ruptura: 400 N
Classe de proteção contra poeira e água:  NEMA 4/IP56
Conexão elétrica: cabo integral com 3 condutores e 457 mm de comprimento

Potenciômetros de uma volta
Fundos de escala: 114 – 146 – 165 – 206 mm
Vida estimada em número de rotações do eixo: 10 milhões
Erro de linearidade independente:  ±1,0% máx. por VRCI-P-100A
Temp. operação: -40 a +125˚C
Resistência a vibração e choque mecânico: 50 g em 11 ms, 10 a 2000 Hz a 15 g
Coeficiente de temperatura:  ±400 ppm/°C max

Potenciômetros de três voltas
Fundos de escala: 362 – 406 – 457 mm
Vida estimada em número de rotações do eixo: 5 milhões
Erro de linearidade independente:  ±0,50% máx. por VRCI-P-100A
Temp. operação: -55 a +125˚C
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g
Coeficiente de temperatura:  ±0,007%/°C max

Potenciômetros de cinco voltas
Fundos de escala: 606 – 679 – 762 – 867 – 933 – 1016 – 1080 mm
Vida estimada em número de rotações do eixo: 5 milhões
Erro de linearidade independente:  ±0,35% máx. por VRCI-P-100A
Temp. operação: -55 a +125˚C
Resistência a vibração e choque mecânico: 100 g em 6 ms, 10 a 2000 Hz a 15 g
Coeficiente de temperatura:  ±0,007%/°C max

Série 161H
Massa nominal: 198 gramas
Dimensões gerais: 64,01 mm de largura x 76,2 mm de comprimento x 61,7 mm de altura

Série 162H
Massa nominal: 284 gramas
Dimensões gerais: 64,01 mm de largura x 101,6 mm de comprimento x 80,8 mm de altura
Download PDF do Produto: Transdutores de Posição Linear Série 160H com de Alta Velocidade de Resposta

Transdutores de Posição Linear Série 6 – Saída Amplificada – condicionadores de sinal FlexSignal™

Transdutores de Posição Linear Série 6 – Saída Amplificada – condicionadores de sinal FlexSignal™

Características Principais

Fundos de escala de 102 a 2159 mm

Condicionadores de sinal disponíveis:

  • Potenciométrico (divisor de voltagem),
  • Saída em mV/V compatível com condicionadores de sinal de strain gages e células de carga,
  • Saída em voltagem: Unipolar (0-5 VDC, 0-10 VDC) Bipolar (±5 VDC, ±10 VDC),
  • Sinal de saída em corrente: 4-20 mA,
  • Sinal de saída digital: com encoder, fornecendo sinal de saída em pulsos TTL em duas versões, standard com 1200 pulsos por volta e alta resolução com 8192 pulsos por volta.
Part #   Fundo de Escala
60-11    102 mm
60-25    343 mm
60-35    540 mm
61-45    762 mm
62-55    1080 mm
62-60    2159 mm
Download PDF do Produto: Transdutores de Posição Linear Série 6 – Saída Amplificada – condicionadores de sinal FlexSignal™

Transdutores de Posição Linear Série D6 – Saída Digital

Transdutores de Posição Linear Série D6 – Saída Digital
Características principais:
  • Alta Resolução,
  • Saída Digital,
  • Tamanho Miniatura
Princípio de Medição: Encoder incremental ótico
Resolução: 8192 pulsos tipo quadratura por volta
Tensão de alimentação: 5 a 26VDC
Vida estimada: 100 milhões de ciclos
Temperatura de operação: -20° a 100° C
Classe de proteção: IP66
Opcionalmente pode ser fornecido com sinal de saída TTL ou RS-422A line driver

Fundos de escala: 4 opções disponíveis:
Part Nr.    Range      Resolução              força de tração e aceleração máxima do cabo de deslocamento
D60-090   286 mm   141 pulsos/mm         2 a 6N                  40g
D60-170   540 mm     74 pulsos/mm         2 a 6N                  40g
D61-244   775 mm     53 pulsos/mm         3 a 7N                  71g
D62-345  1092 mm    37 pulsos/mm         2 a 5N                  32g
Download PDF do Produto: Transdutores de Posição Linear Série D6 – Saída Digital
Acelerômetros DC Capacitivos Acelerômetros de Alta Frequência Acelerômetros Industriais com Saída em Velocidade Acelerômetros Industriais de Alta Temperatura Acelerômetros Industriais de Uso Geral Acelerômetros Industriais Triaxiais Acelerômetros MEMS DC Acelerômetros Piezoelétricos de Baixa Frequência Acelerômetros Piezoelétricos para Testes e Medições - Uso Geral Acelerômetros Piezoresistivos Acelerômetros Resistentes a Alta Voltagem e Eletromagnetismo Acelerômetros Triaxiais Piezoelétricos Analisadores de Sinais Dinâmicos Células de Carga Compactas Células de Carga e Sistemas de Calibração de Força Células de Carga para Áreas Classificadas Células de Carga para Medição de Forças Células de Carga Wireless Chaves Vibratórias Coletores de Dados para Manutenção Preditiva Condicionadores de Sinal para Células de Carga, de Torque e Strain Gages Controladores de Vibração Extensômetros para Teste de Materiais Giroscópios - Sensores de Velocidade Angular Inclinômetros Martelos de Impacto para Testes de Estruturas Medição de Força Microfones de Precisão para NVH e Acústica Ambiental Microfones de Precisão para Testes e Medições Potenciômetros, Trimpots e Chaves de Controle Produtos para Manutenção Preditiva Segurança Veicular e Crash Test Sensores de Posição Angular Sensores de Qualidade de Óleo Sensores de Rotação e Tacômetros Sensores de Torque Rotativo Sensores de Velocidade Angular Sensores de Vibração Sem Contato por Proximidade - Proxímetros Sensores e Transmissores de Pressão Sensores Inerciais IMUS - Acelerômetro + Giroscópio Shakers - Sistemas de Teste de Vibração Sistemas de Aquisição de Dados Sistemas de Aquisição de Dados para Crash Test Sistemas de Calibração de Força e Torque Sistemas de Calibração de Sensores de Vibração Sistemas de Mapeamento de Pressão Sistemas de Monitoração de Vibração Sistemas de Pesagem e Medição de Força Wireless Transdutor de de Força e Torque Multiaxiais Transdutores de Posição Linear de Cabo Extensível, “string pots” para Testes e Medições Transdutores de Posição Linear - Réguas Potenciométricas Transdutores de posição linear tipo LVDTs Transdutores de Torque por Telemetria Transdutores de Torque Reativo Transdutores de Torque Rotativo Transmissores de Vibração para Sensores de Proximidade - Proxímetros e Acelerômetros
