O Sistema X3 de Teste de Palhetas de Limpadores de Para-Brisas da XSensor é uma ferramenta para desenvolvimento e controle de qualidade que mede a distribuição de força aplicada sobre um para-brisas. O sensor é uma ferramenta de medida consistente, confiável e com excelente repetibilidade usada para avaliar a distribuição de pressão ao longo da superfície de contato, que se amolda à curvatura do para-brisas.
Os sensores X3 para Limpadores de Para-Brisas possuem propriedades que os qualificam como ferramentas ideais para técnicos e engenheiros que trabalhem com limpadores:
• Fornecem resultados repetitivos (os usuários têm mais confiança nos dados das medições)
• Oferecem excelente estabilidade de calibração (usuários ganham tempo e reduzem o custo de operação)
• Possui eletrônica de rápido ajuste, basta conectar seus componentes e começar a trabalhar (simplicidade de configuração e uso)
• Possui muita flexibilidade que permite a Conformação à superfície do para-brisas ou do dispositivo de apoio

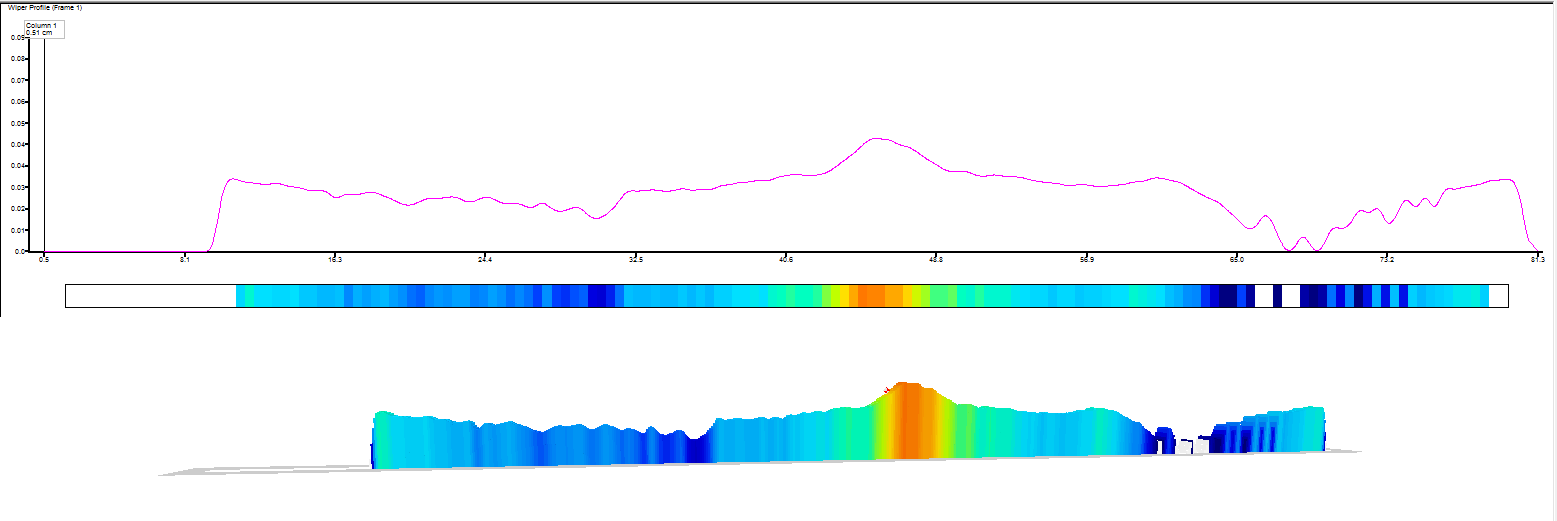

• Gera imagens de alta resolução do perfil de distribuição de pressão do limpador de para-brisas
Sensores Padrão para Mapeamento de Pressão em Limpadores de Para-brisas
SENSOR # ÁREA SENSÍVEL RESOLUÇÃO PONTOS SENSÍVEIS FUNDO DE ESCALA
PX100:10.64.10-02 2,54 x 81,3 cm 12,7 mm 640 0.1 – 3.87 psi
0.07 – 2.7 N/cm2
PX100:1.160.05 2,54 x 81,3 cm 5,08 mm 1.600 0.1 – 3.87 psi
0.07 – 2.7 N/cm2
Os Sistemas da XSensor X3PRO V8 fornecem os maiores níveis de precisão, repetibilidade e velocidade de transferência de dados.
Comportam até 12 sensores conectados simultaneamente com máxima taxa de aquisição de 640.000 amostras por segundo.
COMPONENTES DO SISTEMA
O X3 PRO Sensor Platform (modulo eletrônico) dispõe de quatro entradas para sensores, controle de sinais, função de comunicação com o PC, isolação elétrica, sincronização dos sinais dos sensores com dispositivos externos (p.ex. câmera digital) e alimentação para os sensores.
O X3 Sensor Pack contém um módulo eletrônico complementar onde os dados de calibração do sensor são gravados e também possui função de aquisição de dados. O sensor é conectado diretamente ao X3 Sensor Pack.
Software PRO V8
O software PRO V8 é um componente essencial do sistema X3 PRO. Seu desenvolvimento foi feito de acordo com diversas iterações com seus usuários, cujas demandas foram sendo implementadas ao longo de anos. O software X3 PRO possui recursos que permitem rodar ferramentas analíticas poderosas com grande velocidade.
Possui visualizações em 2D, 3D, e diversas formas de apresentações gráficas de resultados de medições. Os dados sõ visualizados de forma dinâmica e armazenados em formato de arquivo da XSENSOR.
Os dados armazenados podem ser exportados para análises posteriores em outros aplicativos com MatLab ou Excel.
O software X3 PRO possui diversas Ferramentas analíticas para uso em pesquisa e desenvolvimento assim como funções específicas para uso automotivo e desenvolvimento de pneus. Pode-se gravar vídeo sincronizado ao mapeamento de pressão, criar grupos de sensores para análises específicas e comparação entre múltiplos arquivos de medição.
Desempenho
• Os dados coletados são imediatamente gravados no disco rígido do PC, reduzindo o risco de perda de dados
• Frame rate 100% mais rápido para sistemas com 4 sensor packs system com 65.536 pontos sensíveis
• Carrega e salva arquivos de até 500GB files em menos de 1 segundo
• Permite a execução de medições com até 100 milhões de frames ou 500GB de dados
Ferramentas de comparação de arquivos de medições
• Reprodução simultânea de até 4 arquivos
• Comparação de múltiplos frames e de arquivos
• As medições executadas em podem ser apresentadas graficamente para comparação entre múltiplos arquivos de teste.
Ferramentas de Medição
• As linhas de medição permitem aos usuários a medir as dimensões entre pontos de imagens
• Pode-se medir a área delimitada pelo usuário em uma imagem de distribuição de pressão
Ferramentas de Imagem
• Pode-se visualizar uma sequência de imagens em uma apresentação de filme quadro a quadro
• Esta forma de apresentação permite ver vídeos, fotos e anotações simultaneamente
• Melhoras na forma de navegação entre quadros de imagens
• Funcionalidade aprimorada de zoom 2D
Ferramentas de Exportação/Análise
• É possível selecionar, copiar e colar valores de pressão a partir de uma imagem 2D diretamente em uma planilha Excel
• Permite exportar diretamente a uma planilha as medições de grupos selecionados de sensores em seu formato original
• Copiar e colar para planilhas valores de medições a partir de cortes de seções
• Exportação de arquivos visualizáveis em formato html
Each XSENSOR view mode has multiple settings and options to control sensor data viewing:
2D Top view of the sensor shows pressure levels in different colours defined by the pressure isobar legend; view can be rotated or flipped to match positioning.
3D Perspective view of the sensor shows pressure levels in different colours and height contours; rotate view in any direction to maximize visual clarity.
Frame Compare Show up to 4 snapshots side-by-side for easy comparison.
Pressure vs. Time Graph pressure readings over time; pressure reading can be either peak or average for the sensor.
Numeric Mode 2D mode shows numerical pressure readings in each sensing cell and dynamic full-colour display.
ANALYSIS AND STATISTICS
V8 PRO features help support the dynamic analysis of pressure readings within a user-defined group or the entire sensor pad:
Peak Pressure Monitor the highest pressure on one or more cells of a given pressure imaging data frame.
Average Pressure Calculate an average pressure over the entire sensor surface.
Contact Area Calculate area of the sensor loaded by a subject.
Sensor Cell-Group Analysis
Define groups of sensing cells for separate analysis from the rest of the pressure image; same statistical analysis
tools for entire system can also be applied to sensor cell groups, define group templates to facilitate sensor cell-group analysis, and measure the statistical variance of the sensor output in your defined sensor groups.
File Compare Examine up to four pressure imaging sessions simultaneously to compare and analyze data.

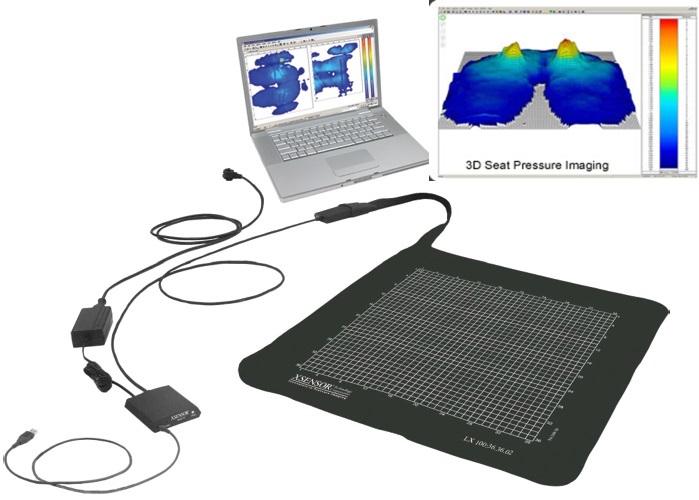

Sensores Mapeamento de Pressão em Assentos de Encosto de Bancos
A XSensor oferece uma extensa linha de sensores para teste de banco de veículos que se destacam por serem maleáveis e flexíveis, repetibilidade e retenção de dados de calibração por longos períodos
Os sensores da XSensor possuem excelente desempenho mesmo nas condições mais rigorosas de teste e apresentam baixo custo de manutenção durante seu ciclo de vida. Vários modelos estão disponíveis com resolução espacial a partir de 1,5mm e fundos de escala de até 200 psi, como se segue:
PX100 Standard Sensor Series (0,014 - 0,28kg/cm2 / 0,2 - 4 psi)
SENSOR # DIMENSÕES DA ÁREA SENSÍVEL RESOLUÇÃO PONTOS SENSÍVEIS
PX100:36.36.02 45,7cm x 45,7cm 12,7 mm 1.296
PX100:40.40.02 50,8cm x 50,8cm 12,7 mm 1.600
PX100:48.48.02 60,9cm x 60,9cm 12,7 mm 2.304
PX100:40.64.02 50,8cm x 81,2cm 12,7 mm 2.560
PX100:48.144.02 60,9cm x 182,9cm 12,7 mm 6.912
PX100:100.50.10 25,4cm x 12,7cm 2,54 mm 5.000
PX100:100.100.10 25,4cm x 25,4cm 2,54 mm 10.000
PX200 Standard Sensor Series (0.014 - 1.05kg/cm2 / 0.2 - 15 psi)
SENSOR # DIMENSÕES DA ÁREA SENSÍVEL RESOLUÇÃO PONTOS SENSÍVEIS
PX200:36.36.02 45,7cm x 45,7cm 12,7 mm 1.296
PX200:48.48.02 60,9cm x 60,9cm 12,7 mm 2.304
PX200:12.12.05 6,1cm x 6,1cm 5,08 mm 144
PX200:15.30.05 7,6cm x 15,4cm 5,08 mm 450
PX200.25.100.10 6,4cm x 25,4cm 2,54 mm 2.500
IX500 Standard Sensor (0.7 – 14.1 kg/cm2 / 10 - 200 psi)
SENSOR # DIMENSÕES DA ÁREA SENSÍVEL RESOLUÇÃO PONTOS SENSÍVEIS
IX500:128.128.10 32,5cm x 32,5cm 2,54 mm 16.384
LX100 Standard Sensor Series (0.014 - 0.28kg/cm2 / 0.2 - 4 psi)
SENSOR # DIMENSÕES DA ÁREA SENSÍVEL RESOLUÇÃO PONTOS SENSÍVEIS
LX100:36.36.02 45,7cm x 45,7cm 1,27 mm 1.296
LX100:40.40.02 50,8cm x 50,8cm 1,27 mm 1.600
LX100:48.48.02 60,9cm x 60,9cm 1,27 mm 2.304
Os Sistemas da XSensor forn'ecem os maiores níveis de precisão, repetibilidade e velocidade de transferência de dados.
Comportam até 12 sensores conectados simultaneamente com máxima taxa de aquisição de 640.000 amostras por segundo.
Várias empresas como a Pirelli, Bridgestone-Firestone, Kuhmo, Goodyear, e Nokiam usam sistemas da XSensor para análise de pressão de contato de pneus com o solo e testes de desempenho.
Eles escolheram o Sistema de Mapeamento de Pressão da XSensor pelos seguintes motivos:
Qualidade dos Dados
O sensores da XSensor possuem os maiores níveis de precisão, repetibilidade e velocidade de transferência de dados do mercado. Comportam até 12 sensores conectados simultaneamente com máxima taxa de aquisição de 640.000 amostras por segundo.
Durabilidade dos Sensores
Os sensores da XSensor possuem excelente desempenho mesmo nas condições mais rigorosas de teste e apresentam baixo custo de manutenção durante seu ciclo de vida.
Soluções Customizadas
A XSensor responde rapidamente a novas necessidades de teste e desenvolve produtos inovadores e práticos de se usar para atender às exigências da indústria automotiva. O software X3 Professional v6.0 foi desenvolvido especificamente para desenvolvimento e teste de pneus. A imagem do mapa de distribuição de pressão possui mais de 65.000 cores.
COMPONENTES DO SISTEMA
O X3 PRO Sensor Platform (modulo eletrônico) dispõe de quatro entradas para sensores, controle de sinais, função de comunicação com o PC, isolação elétrica, sincronização dos sinais dos sensores com dispositivos externos (p.ex. câmera digital) e alimentação para os sensores.
O X3 Sensor Pack contém um módulo eletrônico complementar onde os dados de calibração do sensor são gravados e também possui função de aquisição de dados. O sensor é conectado diretamente ao X3 Sensor Pack.
Software PRO V8
O software PRO V8 é um componente essencial do sistema X3 PRO. Seu desenvolvimento foi feito de acordo com diversas iterações com seus usuários, cujas demandas foram sendo implementadas ao longo de anos. O software X3 PRO possui recursos que permitem rodar ferramentas analíticas poderosas com grande velocidade.
Possui visualizações em 2D, 3D, e diversas formas de apresentações gráficas de resultados de medições. Os dados sõ visualizados de forma dinâmica e armazenados em formato de arquivo da XSENSOR.
Os dados armazenados podem ser exportados para análises posteriores em outros aplicativos com MatLab ou Excel.
O software X3 PRO possui diversas Ferramentas analíticas para uso em pesquisa e desenvolvimento assim como funções específicas para uso automotivo e desenvolvimento de pneus. Pode-se gravar vídeo sincronizado ao mapeamento de pressão, criar grupos de sensores para análises específicas e comparação entre múltiplos arquivos de medição.
Desempenho
• Os dados coletados são imediatamente gravados no disco rígido do PC, reduzindo o risco de perda de dados
• Frame rate 100% mais rápido para sistemas com 4 sensor packs system com 65.536 pontos sensíveis
• Carrega e salva arquivos de até 500GB files em menos de 1 segundo
• Permite a execução de medições com até 100 milhões de frames ou 500GB de dados
Ferramentas de comparação de arquivos de medições
• Reprodução simultânea de até 4 arquivos
• Comparação de múltiplos frames e de arquivos
• As medições executadas em podem ser apresentadas graficamente para comparação entre múltiplos arquivos de teste.
Ferramentas de Medição
• As linhas de medição permitem aos usuários a medir as dimensões entre pontos de imagens
• Pode-se medir a área delimitada pelo usuário em uma imagem de distribuição de pressão
Ferramentas de Imagem
• Pode-se visualizar uma sequência de imagens em uma apresentação de filme quadro a quadro
• Esta forma de apresentação permite ver vídeos, fotos e anotações simultaneamente
• Melhoras na forma de navegação entre quadros de imagens
• Funcionalidade aprimorada de zoom 2D
Ferramentas de Exportação/Análise
• É possível selecionar, copiar e colar valores de pressão a partir de uma imagem 2D diretamente em uma planilha Excel
• Permite exportar diretamente a uma planilha as medições de grupos selecionados de sensores em seu formato original
• Copiar e colar para planilhas valores de medições a partir de cortes de seções
• Exportação de arquivos visualizáveis em formato html
Each XSENSOR view mode has multiple settings and options to control sensor data viewing:
2D Top view of the sensor shows pressure levels in different colours defined by the pressure isobar legend; view can be rotated or flipped to match positioning.
3D Perspective view of the sensor shows pressure levels in different colours and height contours; rotate view in any direction to maximize visual clarity.
Frame Compare Show up to 4 snapshots side-by-side for easy comparison.
Pressure vs. Time Graph pressure readings over time; pressure reading can be either peak or average for the sensor.
Numeric Mode 2D mode shows numerical pressure readings in each sensing cell and dynamic full-colour display.
ANALYSIS AND STATISTICS
V8 PRO features help support the dynamic analysis of pressure readings within a user-defined group or the entire sensor pad:
Peak Pressure Monitor the highest pressure on one or more cells of a given pressure imaging data frame.
Average Pressure Calculate an average pressure over the entire sensor surface.
Contact Area Calculate area of the sensor loaded by a subject.
Sensor Cell-Group Analysis
Define groups of sensing cells for separate analysis from the rest of the pressure image; same statistical analysis
tools for entire system can also be applied to sensor cell groups, define group templates to facilitate sensor cell-group analysis, and measure the statistical variance of the sensor output in your defined sensor groups.
File Compare Examine up to four pressure imaging sessions simultaneously to compare and analyze data.

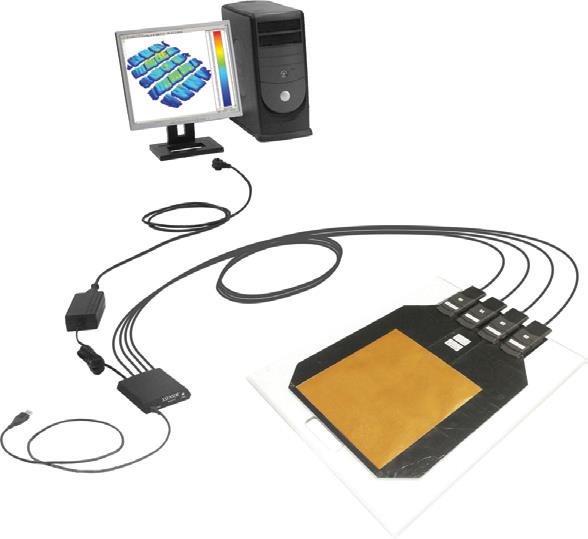

Sensores Mapeamento de Pressão em Pneus
A XSensor oferece uma extensa linha de sensores para teste de pneus que se destacam por sua repetibilidade e retenção de dados de calibração por longos períodos
Os sensores da XSensor possuem excelente desempenho mesmo nas condições mais rigorosas de teste e apresentam baixo custo de manutenção durante seu ciclo de vida. Vários modelos estão disponíveis com resolução espacial a partir de 1,5mm e fundos de escala de até 200 psi, como se segue:
Especificações dos Sensores para Teste de Pneus
IX500 Sensors (0,7 – 70,3 kg/cm2 / 10 - 512 psi)
SENSOR # DIMENSÕES DA ÁREA SENSÍVEL RESOLUÇÃO PONTOS SENSÍVEIS
IX500:256.256.16 40,6cm x 40,6cm 1,60 mm 65.536
IX500:256.256.22 29,5cm x 29,5cm 1,15 mm 65.536
IX500:192.192.05 97,5cm x 97,5cm 5,08 mm 36,864
IX510:128.128.10 32,5cm x 32,5cm 2,54 mm 16.384
IX510:128.128.05 65,0cm x 65,0cm 5,08 mm 16.384
