Microfones de Precisão para Testes e Medições

Calibrador Acústico CA111

Calibrador para microfones medidores de nível de sonoro e outros equipamentos de medição de ruído. Pode ser usado com microfones de ½”ou ¼”. Atende às normas IEC60942:2003 Classe 1, ANSI S1.40-1984 e GB/T 15173-1994.

Nível de pressão sonora: 94.0 dB ±0.3 dB e 114.0 dB ±0.3 dB

Frequência: 1.000Hz ±0.5%

Distorção harmônica: <2% tempo de estabilização: <10 seg

Alimentação: Baterias: 1,5 V LR6 (AA) x 2

Duração: Tipicamente 40 hours com baterias alcalinas a 25°C

Dimensão: 48 × 70 × 70 mm, peso: 180 gramas

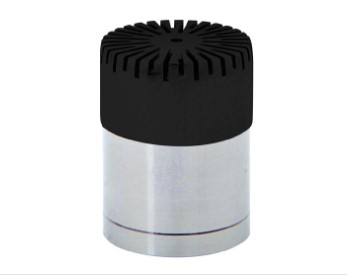

Cápsula de Microfone 1/2" Pré-polarizado Campo Difuso - Random Incidence MP281

Tipo de campo sonoro: campo difuso
Diâmetro: 1/2 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 6 Hz a 12,5 kHz
Sensibilidade a 250 Hz: 40 mV/Pa (±2dB)
Faixa dinâmica (dBA ~ dB): 17 a 146
Ruído inerente de base (dBA): < 16
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 16
Coeficiente de temperatura (dB/℃): -0.012
Coeficiente de umidade: 0.003 dB/% Umidade relativa
Coeficiente de pressão (250 Hz) (dB/kPa): -0.004
Dimensiões: IEC 61094－4 Tipo WS2
Rosca de montagem ao preamplificador: M11.7－60UNS
Pré-amplificadores compatíveis: MA231/ MA221/ MA231T

Indicado para aplicações onde o som é refletido por paredes, tetos e objetos ou medições dentro de uma cabine de avião o de carro.

Download PDF do Produto: Cápsula de Microfone 1/2" Pré-polarizado Campo Difuso - Random Incidence MP281

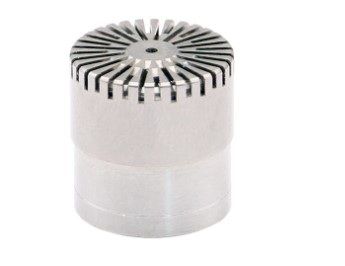

Cápsula de Microfone 1/2" Pré-polarizado Campo Livre - Free-Field MP215

Tipo de campo sonoro: campo livre, free field
Diâmetro: 1/2 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 20 Hz a 12,5 kHz
Sensibilidade a 250 Hz: 40 mV/Pa (±2dB)
Faixa dinâmica (dBA): 23 a 146
Ruído inerente de base (dBA): < 23
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 13
Coeficiente de temperatura: <±0.3 dB (0 a 40 °C)
Influência da umidade: < 0.2 %
Coeficiente de pressão (250 Hz) (dB/kPa): -0,03
Dimensiões: IEC 61094－4 Tipo WS2
Rosca de montagem ao preamplificador: M11.7－60 UNS
Preamplificadores compatíveis: MA231 / MA221 / MA231T

Cápsula de Microfone 1/2" Pré-polarizado Campo Livre - Free-Field MP231

Tipo de campo sonoro: campo livre, free field
Diâmetro: 1/2 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 3 Hz a 20 kHz
Sensibilidade a 250 Hz: 40 mV/Pa (±2dB)
Faixa dinâmica (dBA): 17 a 146
Ruído inerente de base (dBA): < 17
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 16
Coeficiente de temperatura: ±0.012
Influência da umidade: < 0.1 %
Coeficiente de pressão (250 Hz) (dB/kPa): -0,004
Dimensiões: IEC 61094-4 Tipo WS2
Rosca de montagem ao preamplificador: M11.7－60 UNS
Preamplificadores compatíveis: MA231 / MA221 / MA231T

Cápsula de Microfone 1/2" Pré-polarizado Campo Livre - Free-Field MP251

Tipo de campo sonoro: campo livre, free field
Diâmetro: 1/2 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 5 a 8 kHz (±1 dB)，3,15 a 20k Hz (±2 dB)
Sensibilidade a 250 Hz: 12,5mV/Pa (±2dB)
Faixa dinâmica (dBA ~ dB): 22 a 160
Ruído inerente de base (dBA): < 25
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 10
Coeficiente de temperatura (dB/℃): -0,02
Influência da umidade: < 0.1 dB
Coeficiente de pressão (250 Hz) (dB/kPa): -0,01
Dimensiões: IEC 61094－4 Tipo WS2P
Rosca de montagem ao preamplificador: M11.7－60 UNS

Peso: 6,1 gramas
Preamplificadores compatíveis: MA231 / MA221 / MA231T

MP251 can be supplied with an preamplifier with TEDS to support data acquisition equipment to read microphone information directly, including microphone model, serial number, sensitivity, etc. BSWA microphone supports the IEEE 1451.4 standard. The v0.9 version is used by default to be compatible with more data acquisition equipment. The v1.0 version can also be selected according to user’s requirements.

Each MP251 is supplied with an individual calibration data chart including sensitivity, frequency response and so on.

Download PDF do Produto: Cápsula de Microfone 1/2" Pré-polarizado Campo Livre - Free-Field MP251

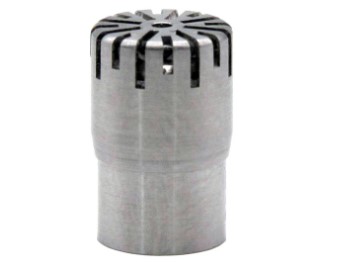

Cápsula de Microfone 1/4" Pré-polarizado Campo de Pressão MP451

Tipo de campo sonoro: campo de pressão, pressure field
Diâmetro: 1/4 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 10 Hz a 50 kHz
Sensibilidade a 250 Hz: 4 mV/Pa (±2dB)
Faixa dinâmica (dBA ~ dB): 35 a 164
Ruído inerente de base (dBA): < 35
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 6
Coeficiente de temperatura (dB/℃): -0,02
Coeficiente de umidade: 0.003 dB/% Umidade relativa
Coeficiente de pressão (250 Hz) (dB/kPa): -0,007
Dimensiões: IEC 61094－4 Tipo WS3
Rosca de montagem ao preamplificador: M5.7－60 UNS
Preamplificadores compatíveis: MA401

Cápsula de Microfone 1/4" Pré-polarizado Campo de Pressão MP471

Tipo de campo sonoro: campo de pressão, pressure field
Diâmetro: 1/4 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 10 Hz a 40 kHz
Sensibilidade a 250 Hz: 2 mV/Pa (±2dB)
Faixa dinâmica (dBA ~ dB): 45 a 168
Ruído inerente de base (dBA): < 45
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 6
Coeficiente de temperatura (dB/℃): -0,02
Coeficiente de umidade: 0.003 dB/% Umidade relativa
Coeficiente de pressão (250 Hz) (dB/kPa): -0,003
Dimensiões: IEC 61094－4 Tipo WS3
Rosca de montagem ao preamplificador: M5.7－60 UNS
Preamplificadores compatíveis: MA401

Download PDF do Produto: Cápsula de Microfone 1/4" Pré-polarizado Campo de Pressão MP471

Cápsula de Microfone 1/4" Pré-polarizado Campo Livre - Free-Field MP401

Tipo de campo sonoro: campo livre, free field
Diâmetro: 1/4 Polegada
Nível de precisão IEC61672: ANSI Classe 1
Resposta em frequência: 10 Hz a 70 kHz
Sensibilidade a 250 Hz: 5 mV/Pa (±2dB)
Faixa dinâmica (dBA ~ dB): 35 a 164
Ruído inerente de base (dBA): < 35
Equalização de pressão: pela parte de trás
Temperatura de operação (℃): -30 a +80
Umidade relativa do ar para operação: 0 a 98%
Capacitância (pF): 6
Coeficiente de temperatura (dB/℃): -0,02
Coeficiente de umidade: 0.003 dB/% Umidade relativa
Coeficiente de pressão (250 Hz) (dB/kPa): -0,007
Dimensiões: IEC 61094－4 Tipo WS3
Rosca de montagem ao preamplificador: M5.7－60 UNS
Preamplificadores compatíveis: MA401

Microfone Free-field de 1/2"Classe 1 IEC61672 com pré-amplificador IEPE com TEDS modelo MPA261

O BSWA MP261 é um conjunto composto por uma cápsula de microfone MP201, Classe 1, 1/2'' ICCP = “integrated constant current power” (IEPE corrente de alimentação 2-20mA, máximo 5V) “free-field”, prépolarizado, resposta em frequência: 6,3 Hz a 20 kHz faixa dinâmica: 17 dB(A) a 146 dBA, sensibilidade: 50 mV/Pa, com pré-amplificador IEPE MA231 com TEDS, resposta em frequência (±0.5dB): 19 – 150 kHz, temperatura de operação: -40 a +80°C, conector BNC.

Microfone Free-field de 1/2"Classe 1 IEC61672 com pré-amplificador IEPE MPA201

O BSWA MP201 é um conjunto composto por uma cápsula de microfone MP201, Classe 1, 1/2'' ICCP = “integrated constant current power” (IEPE corrente de alimentação 2-20mA, máximo 5V) “free-field”, prépolarizado, resposta em frequência: 6,3 Hz a 20 kHz faixa dinâmica: 17 dB(A) a 146 dBA, sensibilidade: 50 mV/Pa, com pré-amplificador IEPE MA231, resposta em frequência (±0.5dB): 19 – 150 kHz, temperatura de operação: -40 a +80°C, conector BNC.

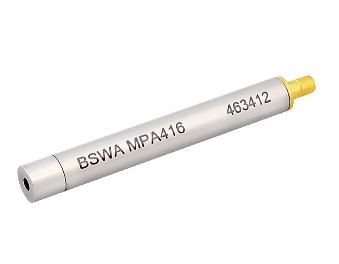

Microfone Free-field de 1/4"Classe 1 IEC61672 com pré-amplificador IEPE modelo MPA416

O BSWA MP416 é um conjunto composto por uma cápsula de microfone MP401, Classe 1, 1/4'' ICCP = “integrated constant current power” (IEPE corrente de alimentação 2-20mA, máximo 5V) “free-field”, prépolarizado, resposta em frequência: 10 Hz a 70 kHz faixa dinâmica: 35 dB(A) a 164 dBA, temperatura de operação: -30 a +80°C, com pré-amplificador IEPE MA401, sensibilidade: 50 mV/Pa, resposta em frequência (±0.5dB): 19 – 150 kHz, temperatura de operação: -40 a +80°C, umidade: 0 a 95%, conector SMB.

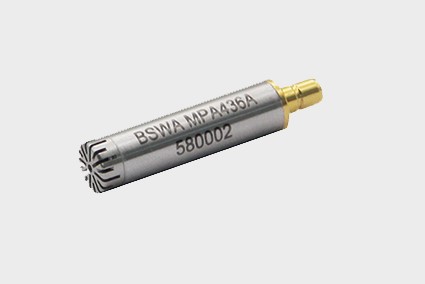

Microfone Free-field de 1/4"Classe 1 IEC61672 com pré-amplificador IEPE modelo MPA436

O BSWA MPA436 é um conjunto composto por uma cápsula de microfone com pré-amplificador integrado, Classe 1, 1/4'' ICCP = “integrated constant current power” (IEPE corrente de alimentação 2-20mA, máximo 5V) “free-field”, prépolarizado, resposta em frequência: 20 Hz a 20 kHz faixa dinâmica: 35 dB(A) a 130 dBA, sensibilidade: 12,5 mV/Pa, temperatura de operação: -10 a +50°C, , umidade: 0 a 95%, conector SMB.
